摘要： 景德鎮紫晶國際會議中心項目幕墻工程主要包含了鋁合金（詞條“鋁合金”由行業大百科提供）框架式玻璃幕墻和木質龍骨框架式玻璃幕墻兩種幕墻體系。由于項目主體為混凝土一次澆筑成型，不做任何外裝飾，所以對建筑幕墻的設計提出了更高的要求。本文主要對此項目幕墻體系的設計思路進行闡述，以供行業內的工程技術人員探討或借鑒。
關鍵詞： 混凝土一體澆筑建筑 木質龍骨玻璃幕墻 連接節點
緒論：
鋼筋混凝土，可以說是影響了整個建筑發展史的存在。在其誕生至今的近兩百年間，已經成為現代建筑用量最大的材料。在一般建筑中，混凝土都是作為結構材料使用，是梁、板、柱等建筑的支撐體系的主要組成部分。但隨著建筑的發展，人類審美的變化，環保意識的增強，近期混凝土以其簡潔、樸素、沉穩的外觀效果逐漸被建筑師所推崇、被大眾所欣賞并將其直接作為裝飾材料使用。本文所介紹的紫晶國際會議就是直接采用一體澆筑混凝土為主體的代表性建筑。本建筑群幾乎所有的墻、板、柱均外露，一體澆筑成型。混凝土構造即是結構體、又是裝飾層。在立面、頂面室的內外側基本不做任何裝飾裝修，所有的管線及幕墻相關連接后遭均采用預埋處理，沒有后錨固條件，這對建筑參與各方的設計與施工水平要求都非常高。
具體到建筑外圍護專業中，在設計之初，就必須考慮到一體澆筑成型，且無外裝飾層建筑的特殊性，并針對性的進行細節設計。比如，混凝土裝飾面不可逆且無法修補，預制（詞條“預制”由行業大百科提供）埋件的埋設和隱藏、連接節點安全和連接節點的美觀、混凝土澆筑的基本偏差怎樣吸收等。
一、工程概況
紫晶國際會議中心(圖1)位于江西省景德鎮新平路168號，其是以會議中心為主體，配套一定比例的展覽用房、酒店用房等設施的大型綜合性會議中心建筑群。其會議中心組團共包含5棟單體，分別為1-5號會議廳。酒店組團共包含6棟單體建筑，分別為1-6號酒店。建筑群最高地上4層，地下一層，總建筑面積約40250 ㎡。
圖1 紫晶國際會議中心鳥瞰圖
紫晶國際會議是由著名建筑大師朱锫先生親自主持，朱锫建筑師事務所負責的全專業設計。建筑設計師希望這組建筑充分尊重當地文化和當地人的生存智慧，把所有功能居于一體的“會議中心”，轉化為功能分散的單元式聚落“會舍”。使其消解在群山之中(圖2)，每座建筑單體都被推向山腳兩側，中間平坦開闊的地面被空出來作為交往的公共場所。整組建筑伴隨山勢的走向水平展開，宛若江西古村落一般。
整體建筑設計靈感來源于徽州古民居村落，物屋頂形式由傳統民居形式演化而來，布局參考當地院落形式布置，基地根據所處地勢地貌確定。整體建筑布局清晰，流線合理。建筑群古樸典雅、高低錯落的隱映在青山古樹之間，建筑與環境相互滲透，人類與自然相互通融，為會議人員提供了高效，舒適的會議體驗。
圖2 建筑棲居于群山之中
二、幕墻工程特點
本工程外圍護結構是由一體澆筑成型的裝飾型混凝土墻面及屋頂、鋁（詞條“鋁”由行業大百科提供）合金（詞條“合金”由行業大百科提供）金屬框架玻璃幕墻、木龍骨框架玻璃幕墻和鋁合金玻璃窗組成。
如同前文描述，項目所有的外露混凝土都是一體澆筑成型。混凝土構造兼做建筑結構體系，也作為圍護體系。混凝土完成面即為建筑裝飾面，不論是室內室外基本不做更多的裝飾裝修。這對建筑幕墻的設計和建造提出了更嚴苛的要求，特別是幕墻龍骨或面板與主體結構的連接處理和預埋處理尤為重要。同時本建筑群會議中心部分采用了大面積的木質龍骨幕墻，木龍骨規格形狀大小不一，最大的截面高度大于1米。在項目設計和建造時，國內還沒有相應的木質龍骨幕墻設計規范，這也為后期采用木質龍骨玻璃幕墻的項目提供了經驗和參考。
三、項目幕墻系統簡介
1、鋁合金框架式玻璃幕墻系統
本系統采用70mm明框形式;玻璃采用15(low-e)+16A+15鋼化中空（詞條“中空”由行業大百科提供）low-e雙銀玻璃或采用10(low-e)+16Ar+10鋼化中空low-e雙銀玻璃。幕墻橫豎龍骨均采用鋁合金龍骨（詞條“鋁合金龍骨”由行業大百科提供），材質6063-T6，室外室內側均為原色陽極氧化。幕墻上下兩根橫框隱藏在混凝土樓板的預制凹槽中，達到視覺無框效果。

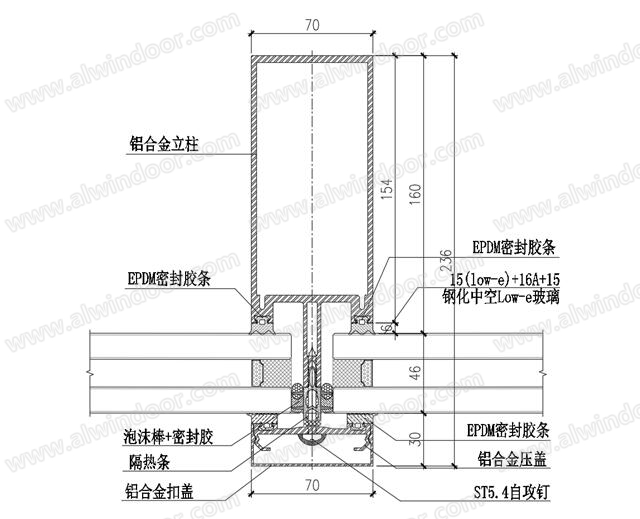

圖5 金屬龍骨幕墻標準節點

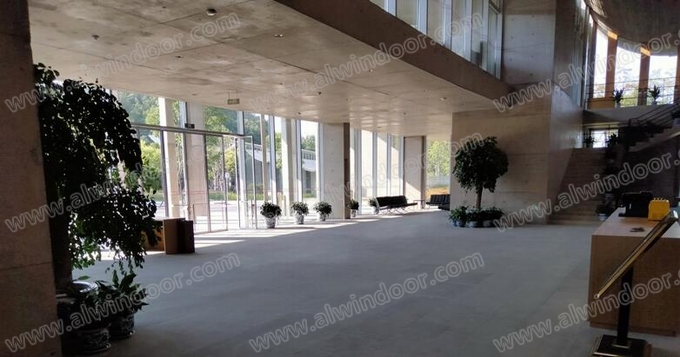

圖6 金屬幕墻的室內效果
2、木龍骨玻璃幕墻系統
本系統面材采用:15(low-e)+16A+15鋼化中空low-e雙銀玻璃、采用10(low-e)+16A+10鋼化中空low-e雙銀玻璃和雙面實木組合面板。幕墻橫豎龍骨均采用膠合木龍骨。木材原材為樟子松，龍骨表面木原色并進行防腐、防蛀、防火處理。木材與連接件、木材與混凝土結構之間均采用構造防水，避免積水腐蝕。
圖7 木質橫梁立柱連接節點

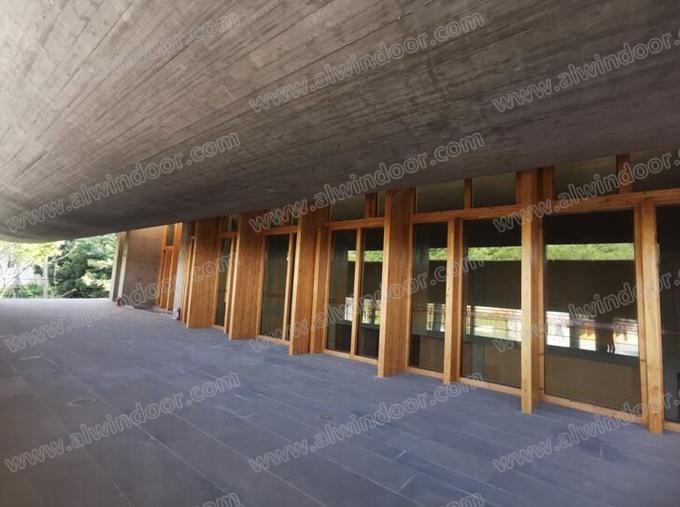

圖8 木質龍骨幕墻的室外效果
3、鋁合金玻璃窗
鋁合金玻璃窗主要布置在會議廳凹型屋面交接處，兼做采光（詞條“采光”由行業大百科提供）和排煙使用。鋁合金窗采用65系列斷橋鋁合金（詞條“斷橋鋁合金”由行業大百科提供）型材，面材采用6(low-e)+12A+6鋼化中空low-e雙銀玻璃。整體配消防聯動鏈條式電動推桿。
四、重點、難點介紹
1、玻璃幕墻的預制埋件設計
因為項目主體沒有裝飾層，所以在埋件設計時，除了考慮埋件的埋設和受力等，還必須考慮埋件的隱蔽性。即幕墻施工后，埋板必須隱藏而不能外露。
根據幕墻特點，在本項目中設計了三種埋件形式。
一是普通板式埋件，這種主要是布置在豎龍骨截面尺寸較大的木質龍骨部分。木龍骨尺寸足夠對埋件面板進行遮擋。

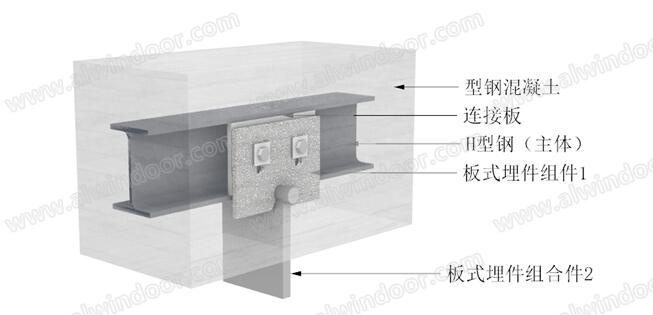

圖9 普通板式埋件示意圖
二是通槽式埋件，此種埋件主要用于建筑兩側，與弧形屋面垂直相交金屬框架玻璃幕墻的龍骨連接。通槽式埋件面板即作為玻璃固定鋼槽使用，也作為幕墻立柱連接件的生根點。幕墻龍骨連接件可以在槽式埋件里滑動，達到調解目的。

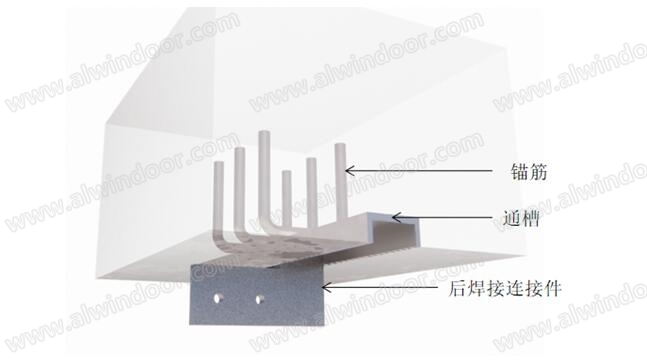

圖10 通槽式埋件示意圖
三是隱藏式板式埋件。此種埋件主要用于建筑前后側，與弧形屋面相切的金屬框架玻璃幕墻龍骨的連接。此種埋件埋板和錨筋位于混凝土保護層內側，僅一塊連接金屬板外露。最大限度的減小連接板尺寸，使連接點能夠利用鋁合金龍骨的空腔進行一定的調節。
圖11 隱藏式板式埋件示意圖
2、玻璃幕墻的連接形式設計
(1)鋁合金框架式玻璃幕墻的上下側連接設計
根據建筑效果要求，為了盡可能減少立面元素，使建筑立面簡單整潔。本項目建筑幕墻在設計之初就進行了頂部底部橫向的隱藏式設計。
在建筑首層金屬框架玻璃幕墻的上下側及二層金屬玻璃（詞條“金屬玻璃”由行業大百科提供）的下側樓板或結構梁處，均設置了幕墻安裝用凹糟。其目的是保證從室內外看，玻璃幕墻都為無框構造，但這就為幕墻體系的連接造成了困難。特別是下側橫梁的安裝不僅考慮連接，更重要的是要考慮防水。

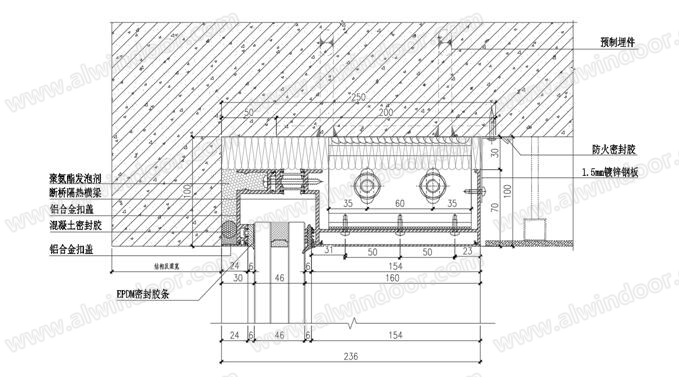

圖12 上橫梁與結構密封

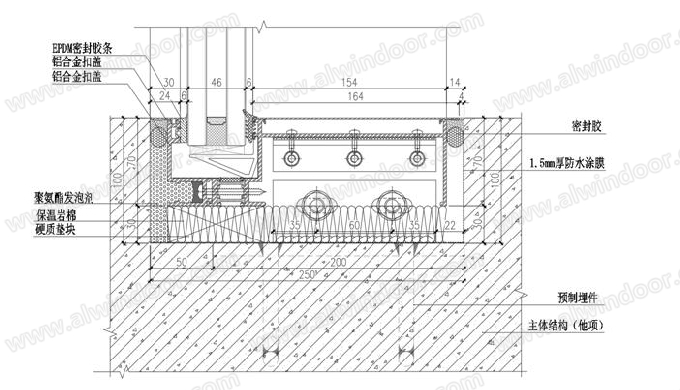

圖13 下橫梁與結構密封
(2)玻璃幕墻側面與主體結構之間的交接設計。
由于混凝土建筑澆筑時的偏差問題，其玻璃幕墻框架與金屬側邊交接的混凝土柱或墻之間的縫隙必然不會均勻。如果采用傳統的密封膠填縫（詞條“填縫”由行業大百科提供）做法雖然能夠達到密封和防水的建筑功能，但一定會影響建筑立面效果。本項目側向交接采用預制斷橋鋁合金嵌條做法，即保證了建筑功能性，在室內外均不對建筑立面造成較大影響。

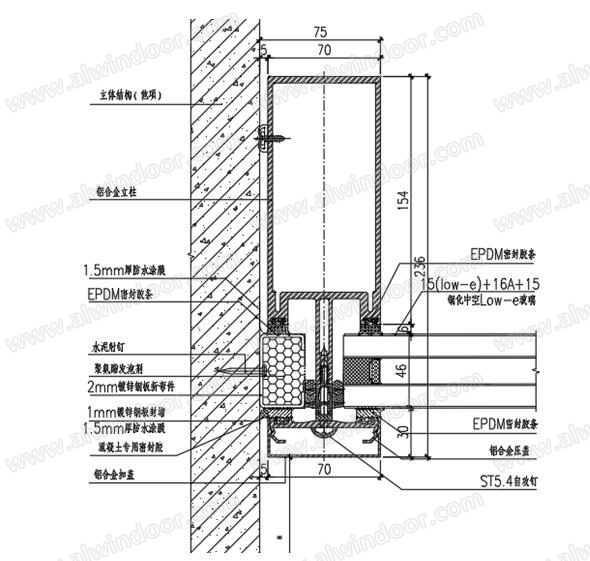

圖14 玻璃幕墻與主體結構收邊節點
3、木質龍骨玻璃幕墻的設計
本項目在設計時，國內還沒有木質龍骨幕墻設計的相關規范，國內木質龍骨幕墻建成的案例也很少。在設計中，根據《木結構設計標準GB50005》、《膠合木結構（詞條“木結構”由行業大百科提供）技術規范GB50708》、《建筑木框架幕墻組件 GB/T38704》等，參考了國內外鋁木結合窗的構造，結合本項目特點，進行了全新的系統設計。
在進行木質龍骨設計時，不僅要考慮幕墻本身的性能需求，木材的特點及力學性能，還需要對木質龍骨進行防腐、防蟲、防火等綜合考量。
在本工程在木質龍骨防腐設計時，首先是采用專用防腐劑對木材進行處理，還在構造設計上保證連接節點處干燥、避免積水。具體措施如下：
(1)木質立柱、橫梁與混凝土結構交接部位，預留縫隙，保證通風。
(2)龍骨與混凝土接觸位置，采用懸浮設計，設置防潮墊。
(3)避免木質龍骨與金屬材質的大面積接觸，預留空腔，保證通風。
(4)木質龍骨采用螺栓固定處，避免濕氣通過螺栓孔進入，采用專用膠合木進行封堵，并用專用防腐劑對栓孔進行防腐處理。
在本工程在木質龍骨防火設計時，首先是選用經過防火處理的膠合木木材，其次進行了木質龍骨的碳化計算，保證火災發生后一段時間內的幕墻體系完整性，不會產生垮塌。為救援時間提供保障。
由于景德鎮處于白蟻嚴重危害地帶，在本工程放蟲的設計時，首先是保證木質龍骨、面板等木質構件不直接與土壤接觸，同時對木材進行防蟲處理。并在建筑周邊土壤提出埋藥要求。
五、結論
紫晶國際會議中心項目幕墻工程雖然系統相對簡潔，但其邊部條件嚴苛，連接節構造復雜，圖紙設計精細，施工過程繁瑣，對幕墻的設計施工都提出了較高的要求。目前，本會議中心已經建成并投入使用兩年有余，并承接了數個大小型會議。其已經和中國陶瓷博物館、景德鎮御窯博物館并列為景德鎮的標志性建筑體。紫晶國際會議中心項目幕墻工程的設計和建設也為一體澆筑成型的、無裝飾層的混凝土建筑幕墻工程、木質龍骨玻璃幕墻工程提供了設計經驗和案例參考。
參考文獻
[1] 《建筑幕墻》 GB/T21086-2007
[2] 《木質龍骨幕墻的設計探討》 楊濤馬文超 張洋
[3] 《淺談木材腐朽的檢驗及木材的防腐措施》 高志俊
[4] 《膠合木材料力學性能研究》 蔡亮 大連理工大學
作者單位：珠海市晶藝玻璃工程有限公司華北設計院
