摘要：本文主要介紹了窗紗一體平開窗的概念、紗網的種類、使用方法，對窗紗一體平開窗的結構演變作出分析，通過對各種形式的窗紗一體結構性能、性價比的論述，探尋未來門窗（詞條“門窗”由行業大百科提供）的發展方向。
關鍵詞：窗紗一體平開窗;隱藏排水;金鋼紗網
前言
窗戶在我國有著幾千年的悠久歷史，隨著工業化時代的到來，鋼窗、鋁窗、塑鋼窗、斷橋鋁窗等也曾陸續主導了門窗市場，贏得了各自的黃金時期。隨著經濟水平的提高，人們對窗戶的要求也就越來越高。門窗不再只是通風、采光、保溫的作用，也為我們的生活增添了別樣的色彩。就目前來看，窗紗一體平開窗得到了廣泛的應用。
窗紗一體平開窗是指在鋁門窗基礎上，為了提高窗的防蚊防盜性能，從而推出的鋁門窗系列，從最開始普通的內紗外扇、內扇外紗的變化到現在市場的上的斷橋窄邊窗紗一體。其具備普通斷橋鋁合金門窗的所有優點，良好的隔音隔熱效果、高級別的水密性和氣密性，最后還防蚊防盜，達到完美的家居體驗。本文主要回顧窗紗一體平開窗的發展史，探尋未來窗紗一體平開窗的發展方向。
1 第一代外掛式紗窗
從90年代開始，鋁合金門窗從國外進入中國，經歷一系列優化設計，于2004年開始大力推行斷橋鋁合金（詞條“斷橋鋁合金”由行業大百科提供）平開窗。國家也為其制定了各項標準，以確保門窗的性能指標滿足建筑工程的使用。但是在人們?nèi)粘Ｉ钸^(guò)程中，尤其是南方地區夏季時期，溫度較高，生活住宅區容易滋生蚊蟲，如果打開門窗就會有蚊蟲騷擾，緊閉門窗則不能起到很好的空氣流通作用。為此，人們?cè)诠こ涕T窗基礎上引用外掛式紗窗設計，解決蚊蟲煩惱的同時還可以防止風吹垃圾或雜物進入室內，進行適度阻隔。主要形式如下。

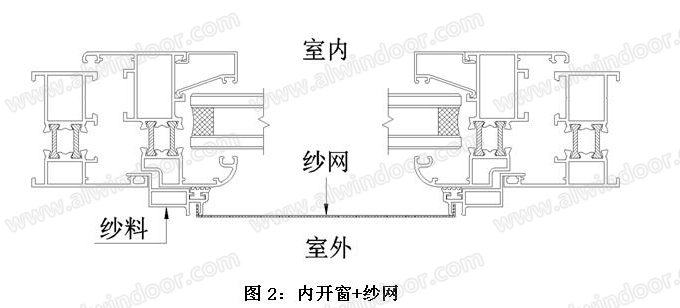

圖1為外平開窗+內固定紗窗形式，固定紗窗采用四邊框中間紗結構，因執手在室內，需要避開執手位，常見形式為三折式紗窗或者預留孔位形式。圖2為內開窗+外固定紗網形式。采用螺絲固定，紗窗無法開啟。兩款形式平開窗與紗窗之間無直接結構關聯，一款紗窗可安裝在不同系列上，視覺效果呈現凸出形態。目前外掛式紗窗仍具有一定市場。
優點：可在交付的商品房窗戶上自行增加，無需拆除原有窗戶，價格便宜，結實耐用。
缺點：從外形上看有些老舊，采光效果不好，無法開啟，清洗不便，尤其是在在緊急情況下無法取到逃生窗作用。
2 第二代窗紗一體
隨著人民生活水平的提升，自有建筑數量的提升，越來越多人在安裝門窗的過程中希望能夠一步到位，一體式窗紗一體孕育而生。一體式窗紗一體是指平開窗在設計時有與紗窗配合的結構，從視覺感官展現上而言，指的是玻扇、紗扇合二為一共同構成窗扇系統，紗窗是平開窗的一部分，滿足門窗性能要求，外觀整體美觀，主要形式如下。

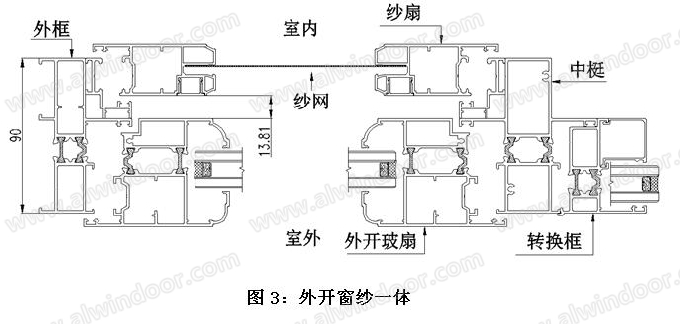

圖3為玻扇外開、紗扇內開形式，在南方較為常見。圖4為玻扇內開，、紗扇內開形式，在北方較為常見。兩者的共同點是紗扇料均采用與玻扇料相同五金槽口，為標準C槽，有利于方便選配五金。
優點：1：率先提出玻扇與紗扇共用邊框設計，表面處理方式一致，滿足對高顏值的追求。2：率先選用金鋼紗網，線徑0.8mm的304不銹鋼絲加上縱橫交錯的構造，具有強度高、抗沖擊力強的特點，在起到防蚊、防蟲效果的同時還能起到防盜的作用，提高門窗的整體安全防護性能。3：易于清洗，紗窗方便拆洗且不會損壞，用吸塵器或者毛刷稍加護理即光亮如新，壽命是普通紗窗的10倍。
缺點：1：玻扇與紗扇之間執手位安裝間隙較小，90系列執手間隙一般只有15mm，只能安裝隱藏式執手，尤其是外開玻扇時，執手操作不便捷。2：型材種類較多，加工制作復雜，尤其是玻扇外開、紗扇內開形式，由于中間有條筋，導致安裝固定玻璃（詞條“玻璃”由行業大百科提供）時需要增加副框才能保證玻璃從室內安裝，成本較高。3：玻扇內開、紗扇外開時排水途徑不夠順暢，雨水不能很好的排出。
2.1第二代升級版

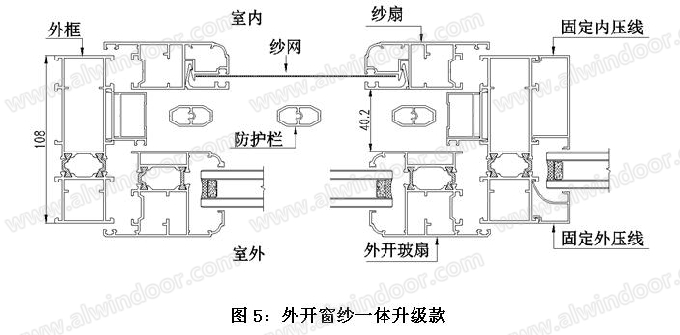

在第二代窗紗一體的基礎上，針對其型材種類多，加工制作復雜的特點，門窗加工商為了減少庫存，增加型材通用性，特推出升級版，采用外框與中挺同一型材設計，減少庫存壓力，同時通過增加不同小輔料，用最小的成本實現內平外不平、內外齊平等外觀效果，滿足了不同客戶層次需求。如圖所示。
缺點：由于固定玻璃處室外部分采用后裝壓線形式密封。制作安裝水平的差異化使得部分窗戶在外壓線對接處密封不良，導致防水性能不佳，雨水滲漏到室內。
3 窗紗一體系統窗
隨著系統門窗的推行及對高性能門窗的追求。窗紗一體不止考慮型材成本，加工方式便捷，更多的從型材裝配、五金配件、密封系統、加工工藝、門窗功能等各個方面綜合考慮，精心設計每一處結構和細節，使其具有優越性能、經濟實惠、造型美觀的有點，適應中高端家裝市場的需求。
3.1 外開窗紗一體系統
如圖所示，為目前中高端市場占比最大的外開窗紗一體系統，集安全防護為一體，具有良好的隔音隔熱效果，高級別的水密、氣密性能，滿足客戶對窄邊風格的追求及對窗戶多功能性的要求，達到完美的居家體驗。

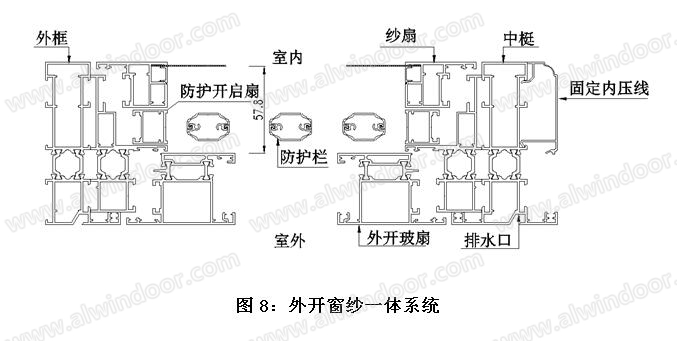

優點：1：具備外開(圖8)，雙內開(圖9)兩種開啟形式。此系列是以外開、南方地區使用為主，但是在某些如廚房等不適宜采用外開形式時，可以采用雙內開形式，框料材料通用，通過更換扇料的形式從而實現不同開啟方式，減少制作、庫存壓力;2：采用隱藏式無障礙排水設計，雨水自然倒流，排水無缺陷，三道密封，隔音、氣密性能顯著提升，隱藏式副框設計視覺美觀，內外平框設計滿足潮流需求;3：集玻璃扇、紗扇、防護格三合一體，防護格可向室內開啟，可配下沉式薄基座執手，可配鑰匙鎖閉，防止兒童開啟，為安全家居提供強有力保障。玻扇可搭配50mm高的大執手.使用便利，開啟無阻力;4：20mm寬隔熱條加上5+20A+5mm玻璃，提高隔熱保溫性能，內固定壓線采用仿幕墻式外觀，外形美觀大方。
3.2 雙內開窗紗一體系統
如圖所示，為目前北方市場占比最大的雙內開窗紗一體系統，玻扇與紗扇均向室內側開啟。紗窗安裝空間決定紗窗厚度，紗窗厚度決定五金件（詞條“五金件”由行業大百科提供）尺寸。歐標C槽需要空間至少23mm以上，成本較高，為了降低成本，現有紗窗在設計時盡量減小，安裝非標傳動件，尺寸五花八門，造成市場上型材配件不通用，后期更換困難。
優點：實現了玻扇與紗扇均向內開的使用功能，具有優秀的氣密、水密性能。
缺點：為留出空間安裝內開紗扇，設計時將外框?qū)挾仍黾�，減小扇料室外側型材厚度，開啟扇料所穿隔熱條較外框更小，要使整窗K值降低，需要加大外框尺寸，整窗成本大幅度提高。
4 窗紗一體系統的設計思路
在市場上，除了上述幾種市場占比大的系統外，還有其他不同設計，如隱形紗網窗紗一體，折疊紗窗等，都是設計師們?cè)跐M足門窗功能需求的同時進一步滿足不同消費群體的市場需求。為此，我們分析下設計窗紗一體平開窗時的注意事項。
4.1 隔熱性能
在未來國家大力推行超低能耗建筑，實行雙碳目標的情況下，窗紗一體平開窗在降低建筑能耗的工作中起到關鍵作用。固此，設計時需要遵循等溫線垂直原則，窗扇與窗框隔熱條一致。尤其時玻璃的位置需與隔熱條相對齊，這樣才能有利于降低整體門窗的K值。
4.2 抗風壓性能
現在窄邊市場越來越受到消費者青睞，而窗紗一體平開窗大部分是在封陽臺中使用，整體窗型大，尤其是常常采用大固定玻璃設計，這讓我們?cè)谠O(shè)計型材時必須考慮中挺的抗風壓能力，不能一味追求極窄的視覺效果。
4.3 型材簡潔，配件通用
設計型材斷面（詞條“斷面”由行業大百科提供）時，考慮型材通用性，通過不同的組合達到特定的功能，降低廠商生產難度與庫存壓力。
五金、膠條等配件全系列通用，國內一般采用歐標槽與五金件結合。五金件運行流暢，啟閉靈活。五金件需要人性化考慮，照顧小孩、老人等弱勢群體的使用。
4.4 整體配合良好
窗紗一體系統的結構是由型材、五金件、玻璃、角碼（詞條“角碼”由行業大百科提供）、密封膠條組合而成，每一個環節的不足都將導致最終成品性能不佳，這就需要我們保證各個部分均采用高性能指標要求的材料、工藝，才能確保生產出來的門窗是優質產品。
總結
窗紗一體平開窗以其優異的氣密、水密性能及防蚊防盜性能獲得市場的青睞，這是一代代門窗的更新迭代中取得的成果，反映了整個門窗行業的提升。隨著未來社會的發展，國家加快綠色低碳建筑（詞條“低碳建筑”由行業大百科提供）產業的發展，以及智能化時代的到來。未來的門窗將越來越多的在超出自身使用價值范圍得到價值延伸。除了采光、排水、氣密等基本性能外，將更多的追求美觀性，使用性，未來的門窗可能都是自動的、防霧霾、根據天氣自動調節的智能門窗產品。
參考文獻
[1] GB/T 8478-2020，鋁合金門窗[S]
[2] 住房和城鄉建設部標準定額研究所.建筑系統門窗技術導則[M].中國建筑工業出版社,2020
[3] 閻玉芹、李斯達.鋁合金門窗[M].化學工業出版社，2015.6
