本篇文章內容由[中國幕墻網]編輯部整理發布：
本文摘自：《建筑幕墻 （詞條“建筑幕墻”由行業大百科提供） 創新與發展》未經許可不得轉載
隨著生活質量的不斷提高，人們對住宅質量與性能有了明確要求，建筑門窗 的節能性能、安全性能、隔音 降噪 、防曬、舒適度、耐用度受到越來越多的重視。消費者在購買建筑門窗 （詞條“門窗”由行業大百科提供） 產品時不僅要求產品美觀，還越來越關注性能的優異。
密封膠在門 窗 制造過程中雖然只是輔助材料，所占成本比重很小，但是對門窗的性能起著相當重要的作用，特別是在水密、氣密 （詞條“氣密”由行業大百科提供） 、保溫 、隔聲 等方面起著至關重要的作用[1]。
密封膠如果有質量問題，將導致漏水、漏氣等問題，會嚴重影響門窗的氣密性 （詞條“氣密性”由行業大百科提供） 能和水密性 能;因此要格外注意密封膠的正確選用，不可馬虎敷衍，以免密封膠起不到應用的作用，導致門窗性能達不到預期要求。
1. 門窗用密封膠的標準介紹
如何正確地選用門窗用密封膠?首先我們要選擇符合標準的產品。筆者在此先對門窗用密封膠常用的幾個標準進行介紹。
1.1 GB/T 14683-2003 硅酮建筑密封膠 [2]
GB/T 14683-2003參考了ISO11600:2002，根據位移能力分為25級、20級，根據拉伸模量 分別對低模和高模進行了區分。該標準中規定了鑲裝玻璃和建筑接縫用硅酮密封膠 的產品分類、要求、試驗方法和檢驗規則等。GB/T 14683-2003密封膠級別分級如下：
GB/T 14683-2003適用于室溫固化 的單組分 硅酮密封膠，符合該標準的產品完全適用于門窗的加工制作和安裝。
1.2 JC/T 881-2001混凝土 建筑接縫用密封膠[3]
JC/T881-2001 制定時間較早，該標準非等效采用ISO11600：1993《建筑結構-密封材料 -分類及要求》中F類產品的質量要求。因此，JC/T881-2001 與ISO11600中F類分級和要求基本一致，根據位移能力分為25級、20級、12.5級和7.5P級，其中25級、20級根據拉伸 模量 分別對低模和高模進行了區分，12.5級按彈性恢復率 分為彈性 (E)和塑性 (P)。
該標準中規定了混凝土接縫用密封膠的分類、技術要求、試驗方法和檢驗規則等，符合該標準且位移能力不低于12.5E級的密封膠產品適用于門窗的安裝。
1.3 JC/T 485-2007建筑窗用彈性密封膠[4]
JC/T 485-2007參考了JIS A 5758：2004《建筑材料 》和JIS A 1439：2004《建筑密封材料 試驗方法》。將密封膠根據物理力學性能 （詞條“力學性能”由行業大百科提供） 要求分為1級、2級、3級，各級別主要力學性能指標要求見表2。該標準參照的是日本標準，因此與上述兩個標準分級有較大差別，但其分級的依據主要還是密封膠的位移能力。
該標準規定了建筑門窗及玻璃鑲嵌用彈性密封膠的產品分類、要求、試驗方法、檢驗規則等，適用產品類型包括硅酮和除硅酮以外的以合成高分子材料 為主要成分的彈性密封膠。該標準只適用門窗接縫密封和玻璃鑲嵌，不適用于建筑幕墻和中空玻璃 。
2、密封膠的正確選用
2.1 正確選擇符合標準的產品
在密封膠的選用過程中，除應關注其符合的標準，還應關注其對應的位移級別。位移能力是衡量密封膠彈性的最關鍵指標，位移能力越高，密封膠彈性越好。門窗的加工和安裝應選用位移能力不低于12.5級的產品，以保證門窗的長久氣密性和水密性。
GB/T 14683有25級、20級兩個位移能力級別，符合該標準的產品品質較高。
在門窗安裝使用過程中，普通密封膠與水泥混凝土的粘結效果通常比與門窗鋁型材 或玻璃的粘結效果會差一些，因此，門窗安裝所用密封膠選用符合JC/T 881的產品更為合適。
JC/T 485由于參考的是日本標準，該標準分級和性能指標與其他接縫用密封膠有很大差別，為了標準體系的統一，該標準將改為與其他接縫密封膠標準類似的分級方法。因此，國內采用該標準的產品越來越少;而且該標準中的3級產品位移能力偏低，不適用于要求較高的門窗的加工和安裝。
高位移級別產品承受接縫位移變化的能力更強，筆者建議盡可能選擇高位移級別的產品。
2.2 根據用途正確選擇密封膠產品
隱框窗、隱框開啟扇需要結構密封膠 起到結構粘結作用，一定要用硅酮結構密封膠 （詞條“硅酮結構密封膠”由行業大百科提供） ，其粘結寬度和厚度要符合設計要求[5]。
在門窗安裝過程中，石材 接縫或一邊是石材的接縫用密封膠應選用符合GB/T 23261標準的石材專用密封膠。
防火門 窗或對耐火完整性有要求的建筑外門窗，選用防火密封膠 更為合適。
對防霉有特殊要求的應用場所，如廚房、衛浴以及陰暗潮濕的部位，門窗接縫密封宜選用防霉密封膠 （詞條“防霉密封膠”由行業大百科提供） 。
2.3 不要選擇充油的硅酮密封膠
硅酮密封膠與其他種類的密封膠相比，最大的特點是具有優異的耐紫外老化 和耐氣候老化性能，因而成為建筑幕墻、門窗和中空 玻璃用密封膠的首選。但是，并不是所有的硅酮密封膠都具備優異的耐老化性 能。
目前市面上充斥著大量的充油的門窗膠，美其名曰“流通膠”，該類產品填充了大量的礦物油，耐老化性能差，會導致諸多質量問題。
1)充油硅酮密封膠的組成
硅酮密封膠主要由有機硅 基礎聚合物 、填料 和助劑 （詞條“助劑”由行業大百科提供） 三部分組成，在這三種原材料中，有機硅基礎聚合物價格高，同時在合理的硅酮密封膠配方中含量也最高，因此其成本常常占整個硅酮膠 原材料成本的75%以上。考慮到性能，質量優良的硅酮密封膠產品中有機硅基礎聚合物含量可達到50%，甚至更高;但部分生產廠家只考慮到成本而不顧性能，為了降低硅酮密封膠的成本，向密封膠中添加大量的低價填料，摻入礦物油，進而大幅降低有機硅基礎聚合物的含量[6]。摻入了礦物油的硅酮密封膠，在行業內稱為“充油硅酮密封膠”。礦物油屬于飽和烷烴類石油蒸餾分，由于其分子結構與有機硅相差很大，因此其與硅酮密封膠體系相容性差，一段時間后，會從硅酮密封膠中遷移、滲透出來，而且在接觸光和熱時會慢慢氧化 。因此，“充油密封膠”剛開始彈性還可以，使用一段時間后，填充的礦物油從密封膠中遷移、滲透出來，密封膠就會變硬、開裂、甚至出現不粘接 的問題[7]。
市面上大部分低價硅酮密封膠填充了礦物油，其有機硅基礎聚合物含量遠低于50%，部分甚至不到20%。
2)硅酮密封膠的組成對耐老化性能影響
合理的硅酮密封膠配方組成是保證其性能的基礎。我們知道硅酮密封膠優異的耐老化性能是由于其特殊的以硅—氧—硅鍵為主鏈的分子結構決定的，有機硅基礎聚合物含量直接影響著硅酮密封膠的長期耐老化性能和耐久年限。如果硅酮密封膠摻入了礦物油、廉價填料，有機硅基礎聚合物的含量明顯下降，其耐久性 （詞條“耐久性”由行業大百科提供） 必將會受到嚴重影響!
從表面上看，這些低成本的“充油硅酮密封膠”與不充油的硅酮密封膠無太大區別。部分產品甚至做得外觀很好，很光亮，固化速度也快，初期固化力學性能也好。但隨著使用時間的延長，充油硅酮密封膠與不充油的硅酮密封膠差異逐漸顯現。

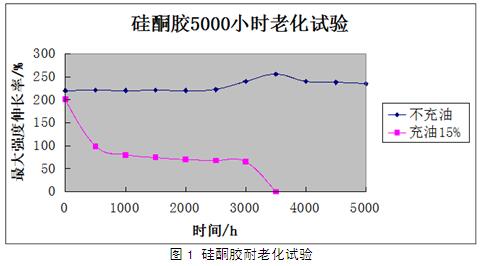

圖3是充油硅酮密封膠與不充油的硅酮密封膠按照美國標準ASTM C 1184中紫外老化要求分別進行5000h紫外老化試驗的對比，填充15%礦物油的硅酮密封膠，在進行5000小時老化試驗之前，最大強度 伸長率 與不充油的硅酮密封膠幾乎無差異。但老化500小時后，其性能就出現了明顯差異，充油硅酮密封膠彈性急劇下降，膠體變硬，失去彈性;老化3500小時后，粘結性也出現了問題，出現了嚴重脫膠 的情況。而不充油的硅酮密封膠經過5000小時老化試驗后，性能依然保持不變[8]。
3)充油硅酮密封膠的危害
門窗密封膠 主要用于門窗的接縫密封，保證門窗的氣密性、水密性。充油硅酮密封膠應用到門窗密封，往往不到一至兩年就出現密封失效，導致門窗出現漏水(見圖2)，能耗上升，嚴重影響到正常使用。
如充油門窗密封膠與中空玻璃有接觸，所充的礦物油還會遷移滲入到中空玻璃，導致中空玻璃的一道密封丁基膠 被溶解而出現流油現象(見圖3)。
4)充油硅酮密封膠使用成本分析
圖4是優質密封膠和劣質密封膠長期使用后的成本對比分析。選擇優質密封膠產品，雖然在初期購買密封膠的價格略高一點，但是可以長期保存其使用性能，不會有質量問題。選用低價的劣質“充油密封膠”，雖然價格便宜，初期投入成本稍低;但是出了問題以后，后期的維護費用、返工時付出的產品成本、人工成本、品牌損失等等，這些代價可能是密封膠本身價格的幾倍甚至幾十倍;不僅沒有節省費用，反而給用戶增加了非常多的麻煩。
密封膠在門窗所占成本很低，但對質量和使用壽命至關重要。門窗是一個性能系統的有機組合，對各組成材料質量和性能穩定性 需要有較高的要求，因此，密封膠的質量和性能穩定性非常重要。“充油硅酮密封膠”在給用戶帶來質量問題和安全隱患的同時，也造成門窗品牌信譽和業主信譽造成嚴重受損，這些損失更是無法進行成本計算的。
5)充油密封膠的鑒別
國家標準GB/T 31851-2015《硅酮結構密封膠中烷烴增塑劑 （詞條“增塑劑”由行業大百科提供） 檢測方法》于2015年7月發布，2016年6月1日已實施。該標準適用于熱重分析、熱失重 和紅外光譜分析方法，定量或定性檢測硅酮結構密封膠中的烷烴增塑 （詞條“增塑”由行業大百科提供） 劑(礦物油)，也適用于其他硅酮密封膠[9]。
該標準規定的熱重分析試驗方法可定量判定被測樣品中烷烴增塑劑的含量，但該方法僅適用于雙組分密封膠。紅外光譜試驗分析方法采用傅立葉變換紅外光譜儀(FTIR)，該方法可同時適用于單組分和雙組分密封膠，但只能定性。以上兩種方法都可以快速鑒別密封膠是否充油，但是需要專業儀器和專業的分析人員。除此之外，GB/T 31851-2015《硅酮結構密封膠中烷烴增塑劑檢測方法》中還有熱失重法，該方法利用烷烴增塑劑在高溫下易揮發的特點，采用鼓風式干燥 （詞條“干燥”由行業大百科提供） 箱和分析天平，一般的實驗室可具備條件進行檢測。
GB/T 31851-2015規定的三種方法雖然都可以鑒別硅酮密封膠是否“充油”，但必須具備實驗室的基本條件。在不具備實驗室條件的施工現場或生產車間如何有效鑒別?筆者在這里給大家介紹一個既簡單又非常有效的鑒別方法—塑料薄膜 測試方法。該方法利用的是礦物油與硅酮膠體系的相容性差、容易從硅酮膠體系中遷移、滲透出來的原理。將充油的硅酮密封膠與塑料 薄膜 充分接觸，礦物油會滲透到塑料薄膜里面，導致塑料薄膜變得不平整。該方法對單組分和雙組分密封膠都適用。實驗過程還發現：填充的礦物油的量越大，塑料薄膜出現收縮 的時間越短、收縮現象越明顯。

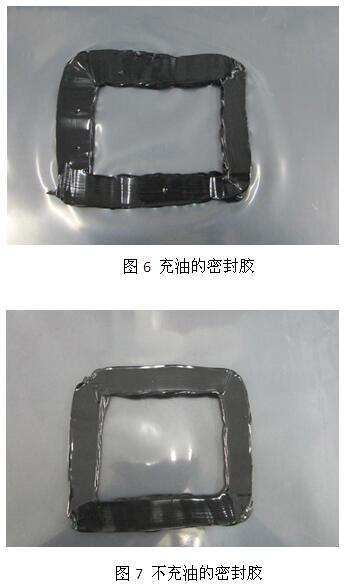

該方法所需材料僅為一塊平整的軟質塑料薄膜(比如農用塑料薄膜、PE膜)。試驗過程中將密封膠樣涂抹在塑料薄膜上，刮平，使其與塑料薄膜有較大的接觸面積，如圖5所示。數小時后，一般在24小時內，密封膠有沒有充油就能予以鑒別。密封膠如有充油，與之接觸的塑料薄膜會收縮起皺 (見圖6)，而不充油的密封膠即使放置更長時間，與之接觸的塑料薄膜都不會收縮起皺(見圖7)。
2.4 產品品牌的選擇
密封膠經過近十年來的迅速發展，目前市場生產廠家眾多，競爭激烈，產品良莠不齊。據行業內反饋，部分門窗產品在設計使用壽命內，有的甚至不到一年，就出現了因密封膠質量問題導致的接縫密封失效的現象，表現形式有粘結失效、膠縫收縮、膠縫開裂粉化 、滲油、溶解中空玻璃丁基膠 導致中空玻璃失效等現象，給用戶造成重大損失，給密封膠行業造成了嚴重的負面影響。因此，筆者建議用戶在選擇密封膠時應考慮產品品牌，如何選擇產品品牌，建議用戶從以下幾個方面考慮：
1)產品的質量穩定性[10]
眾所周知，某一批產品合格不代表每一批產品都合格，產品質量的穩定性有時候比其性能突出更加重要。某些廠家產品檢測報告宣稱滿足某標準某級別，實際生產中因其生產過程質量波動及其質量控制水平等原因，造成產品性能下降而達不到其所宣稱的級別。質量穩定性的重要性不言而喻，而保障質量穩定性要靠技術實力、先進的自動化設備 （詞條“設備”由行業大百科提供） 和管理體系，要靠多年的積累。建議選擇通過ISO 9001/ISO 14001/OHSAS 18001質量、環境、職業健康安全一體化管理體系認證的企業，以及具有全自動連續化生產線 的企業。很難想象一個缺乏生產經驗、沒有技術團隊、沒有先進生產設備、沒有完善質量管理體系的廠家能生產出沒有波動、質量穩定的產品。
2)售后服務能力和水平
由于所使用材料、設備、環境影響和人員操作的熟練程度等原因，有時密封膠產品在使用過程中會遇到一些的問題，如果密封膠生產廠商的服務及時有效，通常會使問題很快得到解決。如果生產廠商的服務能力跟不上，服務不及時，則會對施工工期和施工質量造成很大影響。
3)產品價格
對用戶而言，產品價格不是越低越好，用戶需要的是合適的、性價比高的產品;只有將價格與上述因素綜合起來進行考慮，才能選擇到性價比高的產品。密封膠在整個門窗中的成本中所占的比例很低，卻對門窗的質量和使用壽命有著很大的影響。劣質產品雖然價格便宜，但其粘結密封性能及耐久性方面下降明顯，會帶來諸多的質量問題，給門窗用戶品牌信譽造成的重大損失，往往遠超過密封膠的產品價格。
3. 結語
通過測試數據和案例對目前市場上部分填充礦物油的硅酮密封膠的危害進行了分析和闡述;填充礦物油的硅酮密封膠耐老化性能差，會給用戶帶來諸多質量問題，文中介紹了相應的鑒別方法，能有效鑒別硅酮密封膠是否充油。
用戶選擇密封膠時，千萬不要選用充油的硅酮密封膠。選用時，需考慮到實際用途正確選用，選擇符合相應標準的密封膠產品。在此前提下，還有必要對密封膠質量和性能穩定性提出更高的要求，盡可能選擇高位移級別、高品質的產品，同時還需關注產品品牌、質量穩定性以及售后服務質量。
參考文獻：
[1] 姚化澤，車建軍，陳東. 密封膠在門窗中的應用[J], 門窗，2015.06：26-29
[2] GB/T 14683-2003《硅酮建筑密封膠 》[S] .
[3] JC/T 881-2001《混凝土建筑接縫用密封膠》[S] .
[4] JC/T 485-2007《建筑窗用彈性密封膠》[S] .
[5] GB/T 8478-2008《鋁合金門窗 （詞條“鋁合金門窗”由行業大百科提供） 》[S] .
[6] 趙陳超,章基凱, 硅橡膠 及其應用[M], 化學工業出版社, 2015, 297-298
[7] 楊瀟柯, 張艷紅, 摻礦物油硅酮密封膠的性能及對玻璃幕墻 的危害[J], 中國建筑防水 ，2011.9 ,13-15
[8] ASTM G 154-2006《Standard Practice for Operating Fluorescent Light Apparatus for UV Exposure of Nonmetallic Materials》[S].ASTM Special Technical Publication, 2006
[9] GB/T 31851-2015《硅酮結構密封膠中烷烴增塑劑檢測方法》[S] .
[10] 張冠琦 . 中空玻璃二道密封膠的選擇與使用[C]. 2009中國玻璃行業 年會暨技術研討會論文集：126-129
以上內容發表與“建筑幕墻創新與發展”(2016年卷)，轉載請注明出處!
專家介紹 張冠琦
鋁門窗幕墻委員會專家組
工作單位： 廣州市白云化工實業有限公司
技術職稱： 高級工程師
專業： 長期從事密封膠的開發和應用研究
專長： 密封膠的開發和應用研究
