夏熱冬暖地區光伏建筑一體化的新實踐

　　1.前言

　　1991年光伏建筑一體化(Building-integrated Photovoltaics)的概念被正式提出，簡單地講，就是將光伏組件（詞條“光伏組件”由行業大百科提供）或材料作為建筑物的一部分，同時發揮其發電功能[1]。BIPV的出現，實現了光伏發電由邊遠地區和特殊應用向城市過渡，由集中電站向分布式供電模式過渡，該技術可進一步結合發電側運行優化和用戶側需求預測管理技術，必將成為最具前景的建筑節能技術之一。

　　BIPV的優點相當明顯：1)使用清潔能源，減少燃煤發電的使用量，減輕了環境污染;2)發電就地使用，減少發輸配電過程的損耗;3)具有保溫（詞條“保溫”由行業大百科提供）隔熱及采光通風功能，可降低空調和采暖負荷;4)充當建筑物的外圍護結構，節約了外裝材料，也節省了寶貴的城市用地資源[2]。

　　我國在2006年6月實施的GB/T50378-2006 《綠色建筑評價標準》中也明確提出：將可再生能源發電作為綠色建筑評價的最優選項;2014年《國務院關于促進光伏產業健康發展的若干意見》發布后，各地區積極制定配套政策和實施方案，有力推動了分布式光伏（詞條“光伏”由行業大百科提供）發電的多種方式利用，截止2013年底，我國分布式光伏發電累計總裝機容量突破300萬千瓦[3,4]，

　　光伏產品與建筑集成到一起，統一規劃、設計和施工，在滿足建筑功能的同時，又可產能，是一種先進的綠色建筑技術。目前，光伏建筑一體化的常見應用形式有：光伏幕墻、光伏采光頂、光伏欄桿、光伏百葉以及光伏小品。光伏百葉在建筑的應用實例較少，大面積應用的更是屈指可數。

　　順德區第一人民醫院易地新建項目光伏發電工程，是一個光伏建筑一體化應用的典型案例，該項目在立面大面積使用光伏百葉的元素，并且在建筑群屋面的花架安裝了光伏系統（詞條“光伏系統”由行業大百科提供），在不改變建筑外觀的前提下，既為建筑供能，又成為夏熱冬暖地區建筑必不可少的遮陽構件（詞條“構件”由行業大百科提供）。

　　2.工程概況

　　本項目位于廣東省佛山市順德區(地區環境溫度：年平均溫度22攝氏度，最高氣溫39.3攝氏度，最低氣溫達4.1攝氏度;日照時間：年均日照1489.2小時，全年平均輻射量5361.1MJ/m2)，在順德人民醫院的立面和屋頂安裝光伏發電系統（詞條“光伏發電系統”由行業大百科提供）(其中立面面積10360平方米)，共安裝光伏百葉百葉9807塊，光伏組件2464塊，總功率1013.6kW。

　　3.光伏建筑一體化設計

　　本項目光伏系統的安裝區域分為屋面花架和立面兩個部分。其中，屋面花架分別有1#、5#、6#、7#樓，立面分別有1#、2#、3#、5#、6#、7#樓。

　　3.1建筑設計

　　3.1.1屋面花架光伏系統

　　屋面花架作為建筑結構的一部分，其作用主要是裝飾，少部分可以遮陽，這在建筑設計中是一個非常常見的元素。然而，這類飄板、格柵、花架等，往往是不具備遮陽、導光、導風、載物、輔助綠化等功能作用的裝飾構件。在花架安裝光伏系統，特別是已建建筑，是改變花架使用功能的重要手段，使其既保持觀賞性、遮陽，還可以發電，為建筑產能。以順德人民醫院為例：

　　(1)安裝區域

　　本系統安裝于順德人民醫院1#、5#、6#、7#樓的花架上。該醫院建筑群設計的花架凸出于建筑，只具框架不具有功能，安裝光伏系統以后，不會改變現有建筑造型和外觀，使其成為建筑的遮陽構件，還可以發電。

　　(2)結構安裝

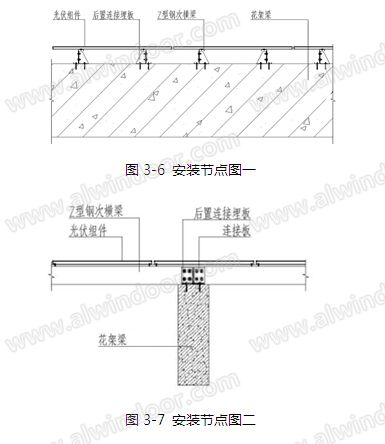

　　光伏系統利用花架梁為主體梁，Z型鋼為次橫梁，通過后置連接埋板固定次橫梁于花架梁上，形成光伏系統龍骨結構，支撐上部光伏組件。光伏組件通過不銹鋼螺栓（詞條“螺栓”由行業大百科提供）與次橫梁有效連接。經計算，符合建筑結構相關規范。

　　3.1.2 立面百葉光伏系統

　　光伏幕墻、光伏百葉是光伏系統在立面運用的主要形式。相比于幕墻，百葉有其獨有的特點：可根據不同地區太陽高度角以最佳傾角安裝、通風、遮陽、可以安裝在普通幕墻外起到裝飾建筑的效果。本文以順德人民醫院為例，介紹光伏百葉在建筑的運用。

　　(1)建筑設計

　　順德人民醫院建筑群的設計是在玻璃幕墻外安裝光伏百葉。此種設計決定了光伏百葉分格必須服從于玻璃幕墻的分格。而因建筑造型或使用功能的原因，玻璃幕墻的分格有多種尺寸，使得光伏百葉組件的尺寸多達15種。整個建筑群共安裝光伏百葉組件1369塊，總功率1013.6kW。

　　經過陰影分析和計算，確定光伏百葉的最小間距為650mm，傾角為15°。如圖：

　　(2)結構安裝

　　光伏百葉的立柱必須與建筑玻璃幕墻的豎向分格縫對齊，在層間與建筑結構連接，在能滿足結構安全的同時，使整個系統與建筑形成有機整體。

　　光伏百葉因其結構特點，不可能使用幕墻框架結構來安裝。通常玻璃百葉的安裝，歸納起來通常為兩種形式，一是點玻式，而是夾板式。點玻百葉安裝方便、形式美觀，適應絕大部分安裝環境，但是價格昂貴。夾板式則需要在合適的安裝環境下使用，才能達到形式美觀、安裝方便的效果，但其價格相比點玻式便宜不少。本項目使用了夾板安裝技術，安裝節點如下圖。
