超高層建筑施工組織設計實例——某飯店工程施工組織設計

　　本篇文章內容由[中國幕墻網]編輯部整理發布：

　　兩種降水方案比較表 表34-92

　　2.打樁和挖土

　　打樁和挖土可有兩種施工方案，如表34-93所示。經分析對比，決定采用先打樁后挖土的施工方案。

　　打樁與挖土順序比較表 表34-93

　　3.塔樓浮筏基礎施工

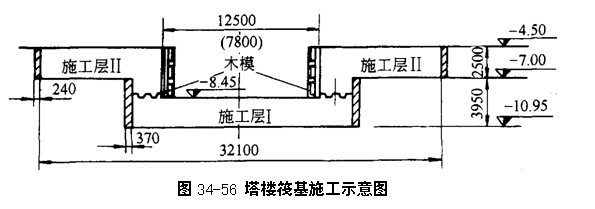

　　塔樓浮筏基礎呈正方形，邊長為32.1m，厚2.5m，混凝土總量為2733m3，鋼筋總量為300t。其中電梯間基坑尺寸為12.5m×7.80m，坑底標高為-8.45m。根據類似工程施工經驗，將筏基在豎向上分為I和II兩個施工層，每層連續澆筑，不留施工縫，如圖34-56所示。

　　(1)筏基模板

　　外模采用MU7.5紅磚、M5砂漿砌筑的磚模，厚度分別為240mm和370mm，內表面抹20mm水泥砂漿。內模采用普通木模板。

　　(2)筏基鋼筋

　　按照施工圖和施工驗收規范要求施工，為保證筏基上層鋼筋的正確位置，采用角鋼支架固定（詞條“固定”由行業大百科提供）。鋼筋垂直和水平運輸由兩臺輪胎式起重機完成。

　　(3)筏基混凝土

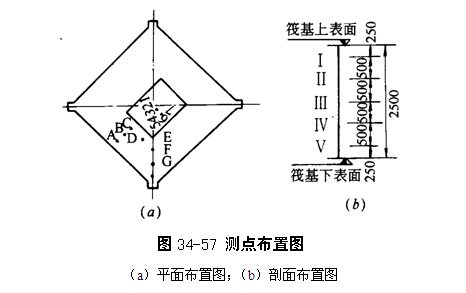

　　由于混凝土澆筑（詞條“混凝土澆筑”由行業大百科提供）量大，選用攪拌站集中攪拌和泵送混凝土;在施工層I與II間的施工縫，采用留齒槽和鋼板止水帶，其外壁采用進口合成橡膠止水帶。筏基混凝土溫度測點布置，如圖34-57所示。

　　4.地下室柱和墻板施工

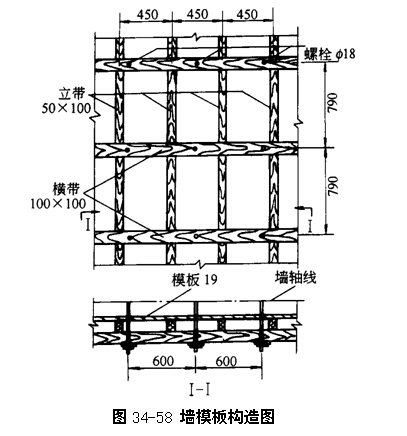

　　采用木模板經計算和實測，按4.75m澆筑高度，取混凝土側壓力為50kN/㎡。其模板構造和各部尺寸，如圖34-58所示。地下室頂板（詞條“頂板”由行業大百科提供）采用定型模板。模板和鋼筋運輸，由設在基坑邊的塔式和輪胎式起重機完成�；炷�土由泵輸送，采用插入式和平板振搗器搗實，并要及時養護。

　　(二)裙樓和塔樓非標準層施工方法

　　1.主要工程量

　　非標準層的主要工程量，如表34-94所示。

　　裙樓和塔樓非標準層主要工程量 表34-94

　　2.垂直運輸機械

　　垂直運輸機械的選擇，通過計算工作幅度、起重高度、起重量和起重力矩等主要參數及塔機的生產率等，進行綜合考慮，擇優選用。本工程的垂直運輸機械的布置方案如下：

　　(1)在塔樓南側設一臺S2348-2 C型定點塔式起重機，機高110m，起重能力為100t·m。負責塔樓模板和鋼筋的水平和垂直運輸。

　　(2)在塔樓西部設雙籠施工電梯1臺，負責人員、小型工具和零星材料的垂直運輸。

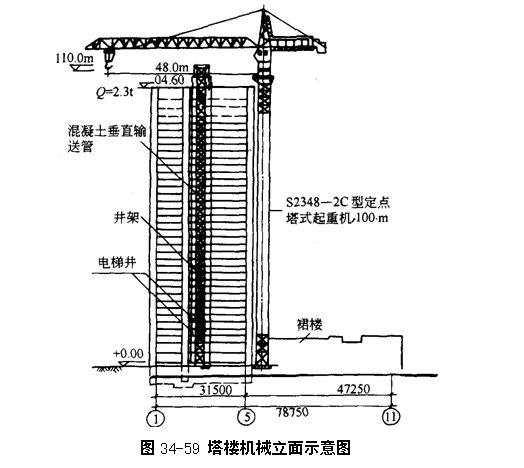

　　(3)在中心筒內設4臺1.6m×1.6m附墻金屬（詞條“金屬”由行業大百科提供）井架，并以角鋼做斜撐聯成整體，不另設纜風繩，井架總保持高于施工樓層12m。負責模板、材料及工具運輸，并作為混凝土泵故障時的應急運輸設備，如圖34-59所示。

　　(4)在塔樓外側設BP550·HDD-15型混凝土輸送泵1臺，負責混凝土垂直和水平運輸。

　　(5)裙樓設3臺起重能力為45t·m的塔式起重機，負責該樓的水平和垂直運輸。

　　裙樓及塔樓主要機械平面布置，如圖34-65所示;塔樓機械立面示意圖，如圖34-59所示。

　　3，腳手架

　　為便于裙樓和塔樓安裝模板、綁扎鋼筋和外裝飾，均采用雙排鋼管外腳手架。裙樓外腳手架高約11m;塔樓每七層從窗口挑出槽鋼進行搭設，并與塔樓臨時固定。

　　(三)塔樓標準層施工方法

　　塔樓標準層結構構件斷面尺寸，根據層數劃分為四種類型，如表34-95所示。

　　標準層類型及構件斷面尺寸(單位：mm) 表34-95

　　1.標準層工程量塔樓標準層的工程量，如表34-96所示。

　　塔樓標準層工程量表 表34-96

　　2.標準層模板

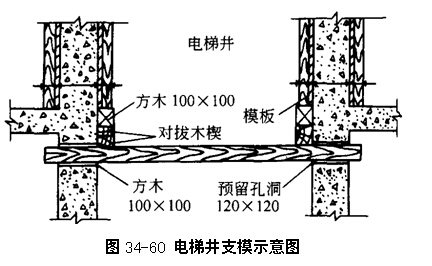

　　模板工程的設計，首先是確定模板形式，然后進行底模、側模和支撐系統驗算，確保工程質量。本工程在塔樓標準層施工時，一次制作4層模板，柱、墻和梁均為定型模板，高度為2.55m，面板采用九夾板，以木螺絲固定于木制立帶上，其構造設計同地下室模板。外柱和四個角筒外模，其安裝垂直度（詞條“垂直度”由行業大百科提供）要用經緯儀校核，每層控制偏差在5mm以內(規范為8mm)，上下層模板的支柱應在同一條中心線上。電梯井模板構造和安裝就位方法，如圖34-60所示。

　　3.標準層鋼筋

　　塔樓標準層鋼筋，在地面綁扎成型或焊接成骨架和網片，然后成組安裝，以減少高空作業量。

　　4.標準層混凝土

　　每層混凝土量均在266~297m3之間;必須加強混凝土攪拌站和輸送泵的管理;盡量避免壓送混凝土?xí)r出現中斷。

　　(四)裝飾工程施工方法

　　該工程的裝飾特點：特種高級裝飾多，工程量大;進口材料數量大，種類多;工期緊，技術要求高。

　　1.裝飾工程量

　　該工程的裝飾工程量，如表34-97所示。

　　裝飾工程一覽表 表34-97
