正是這種優(yōu)異的耐氣候性與抗老化性恰恰能夠提供密封膠條穩(wěn)定的物理
機(jī)械性能，從而能夠長(zhǎng)期保障密封性能。眾所周知，
建筑幕墻長(zhǎng)期處于嚴(yán)苛的室外環(huán)境之中，這樣的環(huán)境要求優(yōu)質(zhì)材料保障密封。硅橡膠密封條適宜各種氣候，即使長(zhǎng)期暴露在紫外線和風(fēng)雨的惡劣條件下，性能也不發(fā)生變化。所以硅橡膠密封條完全適宜嚴(yán)苛室外環(huán)境，保障其密封性。為了考察密封膠條的長(zhǎng)期性能，我們遵照J(rèn)C/
T485-2007《建筑窗用彈性密封膠》測(cè)試了三組硅橡膠密封條的紫外老化性能（燈管功率300 瓦，燈管距試件250mm，紫外線輻照強(qiáng)度 2000～3000μW /cm
2），實(shí)驗(yàn)時(shí)間為300h。實(shí)驗(yàn)結(jié)果如圖2 所示。
我國(guó)幅員遼闊，南北氣候迥異，門窗既要面對(duì)嚴(yán)寒，也要面對(duì)酷暑，甚至一天之內(nèi)就要面對(duì)氣溫急劇變化。作為保障門窗密封性能的關(guān)鍵材料——密封膠條，也必須具有優(yōu)異的耐高低溫性能。為此，我們考察了硅橡膠密封條的耐高低溫性能。結(jié)果如圖4、5 所示。
在圖中可以看出，硅橡膠無(wú)論是在100℃的熱老化環(huán)境下還是在-25℃的低溫老化環(huán)境下，拉伸強(qiáng)度、拉斷伸長(zhǎng)率和硬度的變化非常小。這一點(diǎn)也是有機(jī)橡膠無(wú)法比擬的。
高彈性和高回彈性是保障密封的兩個(gè)非常重要的性能，這兩個(gè)性能可以通過(guò)硬度的穩(wěn)定性得以體現(xiàn)。無(wú)論怎樣的老化環(huán)境，高溫硫化硅橡膠都能保持穩(wěn)定的硬度，因此彈性變化也非常小，總是趨于恢復(fù)到原來(lái)的幾何形狀，產(chǎn)生自動(dòng)壓緊的效果，保障密封作用。
我們選取了同一時(shí)間點(diǎn)測(cè)試相同熱老化環(huán)境下的硅橡膠與三元乙丙橡膠的性能。發(fā)現(xiàn)無(wú)論是拉伸強(qiáng)度、拉斷伸長(zhǎng)率還是硬度，三元乙丙性能變化率都遠(yuǎn)遠(yuǎn)高于硅橡膠。說(shuō)明相同的環(huán)境中，三元乙丙橡膠不耐老化，硬度上升，膠條脆性增加，性能下降。而硅橡膠則依舊能維持原有的機(jī)械性能。
圖6 100℃*168h 后老化性能對(duì)比

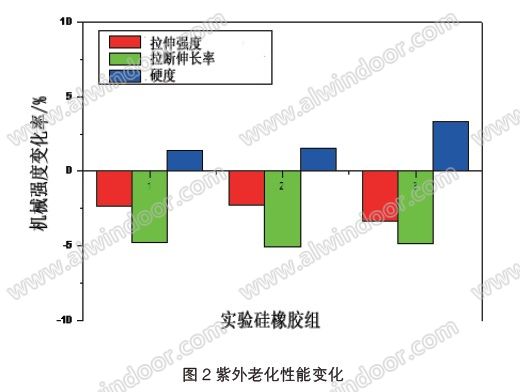

從圖2 中可以清楚地看到經(jīng)過(guò)長(zhǎng)時(shí)間的紫外輻照，膠條的性能變化非常小。這樣的變化對(duì)于硅橡膠密封條在門窗中的應(yīng)用中的影響微乎其微。普通的三元乙丙橡膠耐紫外老化性能較差。從圖3 中可以發(fā)現(xiàn)，由于紫外環(huán)境引發(fā)三元乙丙橡膠進(jìn)一步的交聯(lián)，橡膠的硬度上升很快，而硬度的增加會(huì)導(dǎo)致膠條的彈性下降。同時(shí)也能發(fā)現(xiàn)拉斷伸長(zhǎng)率下降的很迅速，表現(xiàn)為材料的脆性增加。這些都不利于保障門窗的密封性能。在圖中可以看出，硅橡膠無(wú)論是在100℃的熱老化環(huán)境下還是在-25℃的低溫老化環(huán)境下，拉伸強(qiáng)度、拉斷伸長(zhǎng)率和硬度的變化非常小。這一點(diǎn)也是有機(jī)橡膠無(wú)法比擬的。
高彈性和高回彈性是保障密封的兩個(gè)非常重要的性能，這兩個(gè)性能可以通過(guò)硬度的穩(wěn)定性得以體現(xiàn)。無(wú)論怎樣的老化環(huán)境，高溫硫化硅橡膠都能保持穩(wěn)定的硬度，因此彈性變化也非常小，總是趨于恢復(fù)到原來(lái)的幾何形狀，產(chǎn)生自動(dòng)壓緊的效果，保障密封作用。
我們選取了同一時(shí)間點(diǎn)測(cè)試相同熱老化環(huán)境下的硅橡膠與三元乙丙橡膠的性能。發(fā)現(xiàn)無(wú)論是拉伸強(qiáng)度、拉斷伸長(zhǎng)率還是硬度，三元乙丙性能變化率都遠(yuǎn)遠(yuǎn)高于硅橡膠。說(shuō)明相同的環(huán)境中，三元乙丙橡膠不耐老化，硬度上升，膠條脆性增加，性能下降。而硅橡膠則依舊能維持原有的機(jī)械性能。同時(shí)，我們發(fā)現(xiàn)，小分子的揮發(fā)也是造成密封條收縮的原因之一。因此在熱老化實(shí)驗(yàn)中，我們也測(cè)量了兩種膠條的熱失重。從圖6 中可以看到，三元乙丙橡膠會(huì)在熱老化實(shí)驗(yàn)中約有2% 左右的熱失重。由于三元乙丙的增塑劑多為環(huán)烷烴，這部分小分子會(huì)在長(zhǎng)期使用過(guò)程中緩慢釋放，從而影響其性能。硅橡膠的熱失重非常小，在1% 以下，可見其本身的熱穩(wěn)定性非常好，膠條的材料變化不大，因此機(jī)械性能也非常穩(wěn)定。
2.2 良好的相容性
隨著中空玻璃的普及，密封膠條與硅酮密封膠、丁基膠的相容性也是不可忽視的問(wèn)題。在實(shí)際應(yīng)用過(guò)程中，我們發(fā)現(xiàn)由于三元乙丙橡膠中小分子的揮發(fā)造成的中空玻璃流淚的現(xiàn)象。我們做了相關(guān)的污染性實(shí)驗(yàn)，實(shí)驗(yàn)結(jié)果如圖所示。
上一頁(yè)123下一頁(yè)
