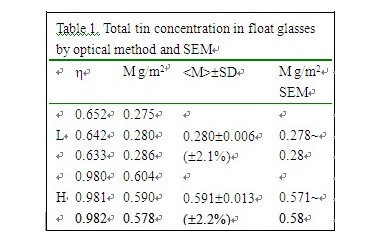

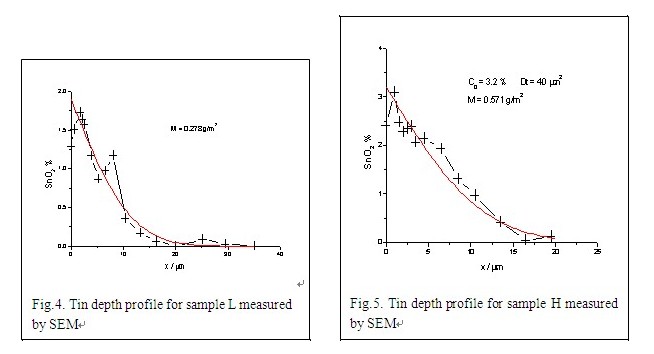

圖4和圖5是電子探針測量的待測的2個浮法玻璃樣品的滲錫深度曲線，圖中的“+”代表實驗點，曲線為理論計算曲線，根據此理論曲線即可得到樣品的滲錫量，即表1中最后1列數據，這測量值有一范圍，原因是理論曲線和實驗曲線的擬合時，有一調整范圍。表1的第1列中L和H分別代表低溫和高溫熱處理樣品；第2列為相應樣品的彩虹參數測量值；第3列為低溫和高溫標準曲線得到的滲錫量；第4列為3次滲錫量測量值的平均及其標準偏差，括號中代表相當標準偏差。
從表1可以看出，滲錫量的光學測量值與電子探針測量值是符合的，但稍稍偏高，原因是浮法玻璃的滲錫深度曲線不是平滑遞降的理論曲線，而是帶有衛星峰的曲線[6] ，平滑遞降的理論曲線下的面積總是小于實驗曲線下的面積，而理論曲線下的面積就是滲錫量的電子探針測量值[1,2,5] ，即滲錫量的電子探針測量值比真實值低。光學法就沒有這問題，玻璃中有多少錫離子，彩虹參數中就包含多少二價錫離子的貢獻，這就是光學法測量值稍高于電子探針法測量值的原因。
四 結論
本文實驗證實，浮法玻璃的彩虹參數和滲錫量之間存在直線關系；實驗也證實，利用這直線關系和彩虹參數的測量值就可以得到浮法玻璃的滲錫量。
本文建立浮法玻璃滲錫量的光學測量方法：
測量范圍：
�。�1） 770℃高溫處理為（0.05～0.3）g/㎡；
�。�2） 750℃低溫處理為（0.3～0.6）g/㎡。
測量精度：相對標準偏差不大于?2.2%。
1. 參考文獻
[1] 馬振珠、張中、王廷籍，“浮法玻璃滲錫總量測量的新方法” ，中國分析測試協會論文集，pp.138-148，www.analysis.org.cn：“中國分析測試新技術方法研究報告(2000年度)目錄與摘要(19～26) ”
[2] Zhenzhu Ma,Zhong Zhang, and Tingji Wang, “Bloom of float glass”, Glass Technology, 2002, 43 [6]
[3] P.D. Townsend, N. Can, P.J. Chandler, B.W. Farmery, R. Lopez-Heredero, A. Peto, L. Salvin, D. Underdown, and B. Yang, “Comparisons of tin depth profile analyses in float glass”, J. Non-Cryst. Solids 223 (1998) 73-85
[4] K.F.E. Williams, C.E. Johnson, J. Greengrass, B.P. Tilley, D. Gelder, and J.A. Johnson, “Tin oxidation state, depth profiles of Sn2+ and Sn4+ and oxygen diffusivity in float glass by Mossbauer spectroscopy”, J. Non-Cryst. Solids 211 (1997) 164-72
[5] T.J. Wang, “Penetration of tin in the surface of float glass”, Glass Technol., 1997, 38 (3) 104-06
[6] T.J. Wang, Y.X. Liu, G.W. Zhang, and T.S. Yuan, “Computer modeling of satellite peak in tin profile of float glass”, J. Non-Cryst. Solids, 271 (2000) 126-36
上一頁123下一頁
