《建筑玻璃屋頂和玻璃雨篷》大綱及條文（一）

來源:建設部建筑制品與構配件產品標準化技術委員會　　　作者:顧泰昌　　　日期:2006-9-8 　　頁面功能【字體：大中小】【打印】【評論】

　　第五部分一般規定
　　5.1　建筑玻璃采光頂所選用的材料應符合國家現行產品標準的有關規定及設計要求，并應有出廠合格證及質量證明書。

　　5.2　建筑玻璃采光頂選用材料的力學性能應滿足設計要求。寒冷及嚴寒地區的采光頂應滿足寒冷地區防脆斷的要求。

　　5.3 采光頂安全及耐久性符合設計要求。

　　5.4 當采用玻璃結構支承時，玻璃梁應采用鋼化夾層玻璃，且不應承擔側向附加荷載。玻璃梁應對溫度變形，地震作用和結構變形有較好的適應能力。

　　5.5 采光頂應采取合理的排水措施。

　　5.6采光頂防結露（霜）應符合設計要求。

　　5.7采光頂防火及排煙要求應符合GB50016和GB50045的有關規定。

　　5.8采光頂的防雷要求應符合GB50057和JGJ/T 16的有關規定。采光頂的防雷裝置應與主體結構的防雷體系有可靠的連接。

　　5.9 采光頂有防冰雹要求時，應符合設計要求。

　　5.10采光頂的設計應符合建筑節能設計標準。

　　第六部分材料
　　6.1　玻璃
　　6.1.1　玻璃采光頂的玻璃宜采用：夾層玻璃、夾層中空玻璃。玻璃原片可根據設計要求選用，且單片玻璃厚度不宜小于6mm，夾層玻璃的玻璃原片不宜小于5mm。

　　條文說明：采光頂玻璃應采用安全玻璃，安全玻璃包括鋼化玻璃和夾層玻璃以及由其組成而成的玻璃。然而，建議采用夾層玻璃。因為，一旦鋼化玻璃發生破碎，其小顆粒的高空墜落對人及物體也會造成一定的傷害。因此，采光頂用鋼化玻璃僅限于玻璃面板的最高點距離地面不超過5米的情況。

　　6.1.2采光頂所采用鋼化玻璃應滿足GB15763.2的要求，半鋼化玻璃應滿足GB17841的要求，鋼化玻璃宜經過二次均質處理。

　　6.1.3采光頂所采用夾層玻璃除應滿足GB9962的要求外，尚應符合下列要求：

　　a) 夾層玻璃宜為干法加工合成，夾層玻璃的兩片玻璃厚度相差不宜大于3mm；

　　b) 夾層玻璃的膠片宜采用聚乙烯醇縮丁醛（PVB）膠片；PVB膠片的厚度應不小于0.76mm。

　　c) 暴露在空氣中的夾層玻璃邊緣應進行密封處理。

　　說明：采光頂所用的夾層玻璃宜由半鋼化玻璃構成。若采用鋼化玻璃，當兩片鋼化玻璃同時發生破碎時，夾層玻璃失去其應有的鋼度，可能導致整體脫落。尤其當采用框支撐結構時。

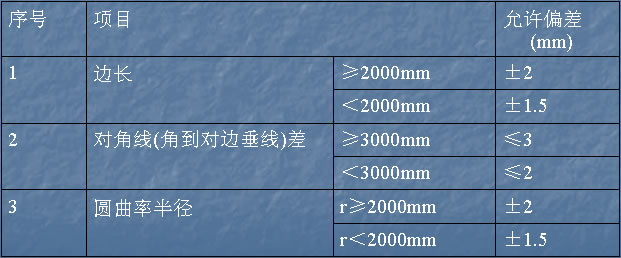

　　6.1.6 全玻璃采光頂玻璃加工后的允許偏差滿足表1的要求。

　　6.2　鋼材
　　6.2.1　采光頂支承結構所選用的碳素結構鋼和低合金結構鋼應符合現行國家標準和行業標準的規定。并按照設計要求做防腐處理。

　　6.2.2　不銹鋼材宜采用奧氏體不銹鋼，且含鎳量不應小于8％。

　　6.2.3　鋼索壓管接頭應采用經固溶處理的奧氏體不銹鋼。

　　6.2.4　耐候鋼應符合GB/T 4171及GB/T 4172的規定。

　　6.3　鋁材
　　6.3.1　所采用的鋁合金型材應符合GB5237中的高精級或超高精級的有關規定。

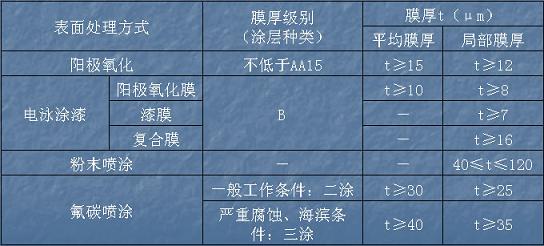

　　6.3.2　鋁合金型材的表面處理，應符合GB5237規定的質量要求，表面處理的膜厚、級別、種類應符合表2的規定。

　　6.3.3　鋁合金隔熱型材應符合GB5237.6及JG/T 175的要求。

　　6.4　鋼索
　　6.4.1　玻璃采光頂使用的鋼索應采用鋼絞線，且鋼索的直徑不宜小于12mm。

　　6.4.2　鋼索應符合標準JG/T XXXX的規定。

　　6.4.3　成套拉索應有化學成份報告及產品質量保證書。當生產廠家訂購非標準拉索時，應有其極限拉力試驗合格報告。

　　6.5　五金附件
　　6.5.1　所有五金附件應符合現行國家標準、行業標準。

　　6.5.2　選用的五金附件除不銹鋼外，應進行防腐處理。

　　6.5.3　五金件承載力和使用壽命應能滿足設計要求，主要受力五金件應進行承載力驗算。

　　6.6　密封材料
　　6.6.1　橡膠制品應符合HG/T3100和GB/T 5574的規定，宜采用三元乙丙橡膠、氯丁橡膠及硅橡膠。

　　6.6.2　硅酮結構密封膠的性能，應符合GB 16776的規定。使用前，應經國家認可的檢測機構進行與其相接觸的有機材料的相容性和被粘接材料的剝離粘結性試驗，并應對邵氏硬度、標準狀態拉伸粘結性能進行復驗。硅酮結構密封膠生產商應提供其結構膠的變位承受能力數據和質量保證書。（此條討論沒有確定）
　　6.6.3　耐候密封膠的性能應符合JC/T 882的規定。選用時必須注明產品的位移能力級別和模量級別。產品進場驗收時，必須檢查產品級別和模量的符合性，使用前應進行剝離粘結性試驗。

　　6.6.4　中空玻璃用彈性密封膠應符合JC/T486的規定。隱框玻璃結構用的中空玻璃用彈性密封膠還應符合GB16776的規定。

　　6.7　其它材料
　　6.7.1　單組份硅酮結構密封膠配合使用的低發泡間隔雙面膠帶，應具有透氣性。

　　6.7.2　宜采用聚乙烯泡沫條作填充材料，其密度不應大于 37kg/m3。
