玻璃幕墻安全性能檢測評估技術

耐撞擊性能試驗方法

A.1 設備
A.1.1 試驗框架
　　試驗框架應足夠堅固，能承受試驗載荷，且不影響試驗結果，并應具有滿足試驗安紹的夾緊裝置。試驗設備示意見圖B1.
A.1.2 撞擊物體
　　撞擊物體是總重量為〔50±0.1)公斤的軟體重物，由兩個輪胎、兩個重塊和其它連接件組成，輪胎內壓力宜為0.35±0.02MPa。符合圖B2的規定。

A.1.3 測量設備
　　a）懸掛裝置的掛點應足夠堅固，并能調整以滿足不同撞擊位置的需要。懸掛撞擊物體的鋼絲繩宜為直徑為5mm的不銹鋼鋼絲繩。在最大降落高度處，懸掛鋼絲繩與掛點水平面的水平夾角不宜小于14°。

　　b）撞擊物體和懸掛鋼絲繩在自山狀態時，輪胎外緣與試件表面的距離宜大于5mm，且小于15mm。撞擊物體的兒何中心應位于被測撞擊點以50mm為半徑的范圍內。

　　c）撞擊物體釋放裝置應能準確定位撞擊物體的提升高度，保持撞擊物體中心線和懸掛鋼絲繩中心線在同一條直線上.并確保撞擊物體被釋放后能自由下落。

A.2 試驗環境
　　試驗樣品應在15℃－30℃溫度范圍、25％-75％相對濕度的非破壞環境中存放和試驗。

A.3 程序
　　試驗過程中，試驗樣品應在正常的使用狀態，開啟部分應在閉合狀態。

A.3.1 撞擊能量
　　撞擊能量按下列公式計算：

　　　　E=9.8mh
　　式中：

　　　E--撞擊能量(N.m)
　　　m--撞擊物體的質量(kg)
　　　h--撞擊物體有限下落角度(m)，為圖B1中C。

A.3.2 確定撞擊點
　　可選擇建筑師指定的任何部位進行撞擊試驗，一般可選擇如下部位進行試驗：

　　a）立柱相鄰連接點的中點；

　　b）橫梁的中點；

　　c）立柱和橫梁連接點上方100mm；

　　d）樓面上部800mm一下部位幕墻面板的中心。

A.3.3 試驗過程
　　a）試驗宜從較低降落高度進行，然后逐級增加高度，觀察并記錄試件的狀況，測量試件的殘余變形。降落高度的誤差為±20mm。應避免因彈性多次反復撞擊。

　　b）對室內側耐撞擊有要求的試件，應進行室內側撞擊試驗。

A.3.4 結果判定
　　違反下列情況之一應判定為不合格：

　　a）幕墻應能吸收撞擊能量，保持原有性能；

　　b）撞擊力消失后，幕墻應能恢復，不應發生永久變形；

　　c）撞擊力不應導致幕墻零部件脫落；

　　d）幕墻面板應能達到其產品標準規定的耐撞擊性能。

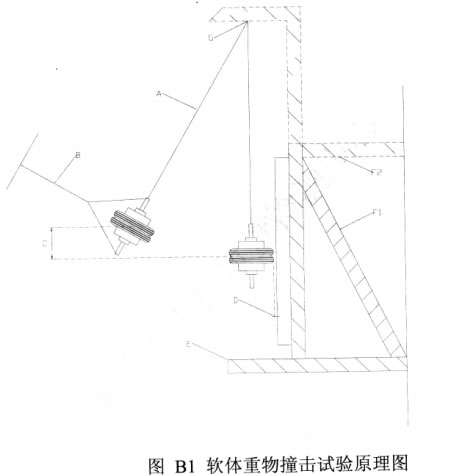

A懸掛鋼絲繩；B釋放裝置；C降落高度；D軟體重物于試件間的距離；E機座；

F1支撐件；F2操作支撐件；G掛點；H試件

1吊環；2螺桿；3鎖緊六角螺母；4六角螺母；5調整墊；6重塊；7輪胎；8輪圈。
