4、
建筑幕墻新技術及
新材料的應用
4.1、
雙層幕墻與
采光及溫控的智能結合技術
雙層幕墻在國內已有相當?shù)膽?yīng)用，但大多只是停留在提高適內舒適度和建筑幕墻的
保溫性能上。清華大學示范樓的寬通道雙層幕墻設計將
采光板與室內

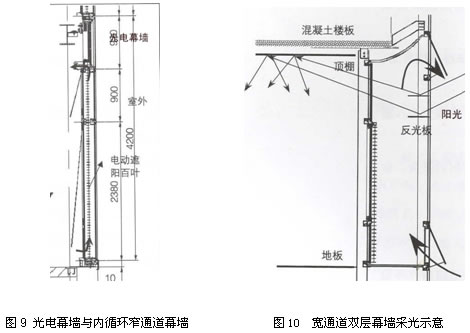

遮陽有機地進行結合，從一定程度上解決了室內采光上的能源消耗，使建筑的用能向低能耗方向上邁進了一步。如圖8。
寬通道幕墻的進出風口配置有開啟電機和溫控開關，可根據通道內的溫度來調控進出風口的開啟大小。
4.2、雙層幕墻與
光電幕墻的智能結合技術
光電幕墻的應用在示范樓中既作為
窗間墻的外裝飾，又作為窄通道幕墻小功率機械
通風設備的電能來源。機械通風量的大小完全通過
光電玻璃的瞬時轉換電能的效率確定，得熱多時也是光電玻璃轉換電能大的時候，機械排風量也大。巧妙的設計，使雙層幕墻的得熱與散熱（排風）得以和諧統一。
4.3、遮陽與采光的智能結合技術
建筑
外遮陽系統的應用我們并不陌生，示范樓的百葉設置很好地將遮陽
隔熱、采光視野進行了結合。
水平遮陽的選擇：在不同的太陽方位角與高度角狀況下，遮陽
構件產生的陰影區是不同的。通常水平遮陽構件適宜遮擋從上面射來的太陽光，因此，在低緯度地區或夏季，太陽的高度角很大，水平遮陽的效果比較好。示范樓的南立面與東南角選用了水平遮陽百葉系統。
垂直遮陽的選擇：垂直遮陽的效果決定于太陽的方位角，它較適宜遮擋從側面來的陽光，一般會影響視野，適合用于東西方向和北向。示范樓的東立面選用了部分的垂直遮陽百葉系統。

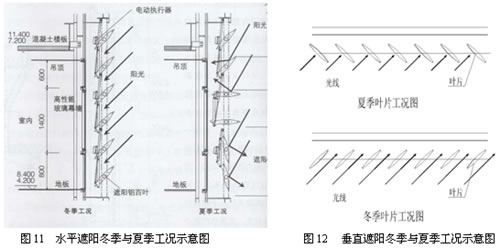

外遮陽系統的冬季與夏季工況示意如圖11、圖12。
水平遮陽系統在冬季時，百葉打開（與玻璃面垂直）讓盡可能多的
太陽輻射進入室內，夏季通過控制不同位置百葉的張角，在滿足室內采光的前提下，盡可能多地遮擋太陽
輻射。垂直百葉冬季時，轉動百葉使其與太陽光線平行，室內盡可能多地獲得太陽光，夏季時，控制百葉盡可能遮擋太陽光的同時，利用光線的反射與散射供室內采光。
夏季時，晚上將百葉打開，利于室內散熱；冬季時，晚上將百葉關上（與玻璃面平行），利于室內的蓄熱。
