金屬屋面系統

　　薄板（0.7mm≤板厚≤1.2mm）金屬屋面系統又稱高級金屬屋面系統（金屬幕墻系統可參考選用），是以具有自保性防腐能力、輕質、高強、耐久的鈦鋅、銅、鈦、鍍鋁鋅彩板等金屬薄板及鋁合金、不銹鋼薄板作為面材的建筑屋面系統。
　　產品分類
　　1）按系統分：
　　立邊咬合系統
　　直立鎖邊系統
　　古典式扣蓋系統
　　平鎖扣式系統
　　平面板條系統
　　壓型板系統
　　單元板塊式系統
　　2）按材質分：鋁合金、鈦鋅、銅、不銹鋼、鈦、鍍鋁鋅彩板等薄板的金屬屋面系統。
　　特點
　　1）立邊咬合系統
　　(1) 整體結構性防水、排水功能，無論建筑形狀如何，均能完全咬合接縫，整個屋面沒有釘孔，既可以使屋面在溫度變化時自由伸縮，避免溫度應力，又杜絕了由系統螺釘固定方式所造成的漏水隱患。
　　(2) 無須化學嵌縫膠，免除污染與老化問題。
　　(3) 成熟的整體式屋頂開洞和防雷系統設計。
　　(4) 透氣性好，保持整體結構的長期自然干燥，延長建筑使用壽命。
　　(5) 三維彎弧特異造型易加工。
　　(6) 結構簡潔、輕巧、安全，能抵抗高強負風壓，在臺風、暴雨地區尤其適用。
　　(7) 也適用于舊屋頂?shù)姆�新和在舊屋面上加建新屋頂。
　　(8) 施工安全、簡單、快速、準確、經濟。

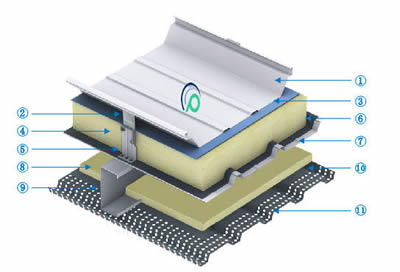

　　2）直立鎖邊鋁鎂錳合金金屬屋面系統
　　⑴、直立鎖邊鋁鎂錳合金金屬屋面系統的核心構成，是基于直立鎖邊咬合設計的特殊板形的金屬板塊，這種設計主要針對大跨度自支承式密合安裝體系。在屋面上看不見任何穿孔，因?yàn)橹С械姆绞绞请[藏在面板之下的。屋面板塊的連接方式是采用其特有的鋁合金固定支座，板塊與板塊的直立鎖邊咬合形成密合的連接，這種板塊的咬合過程無須人力，完全由機械自動完成，而咬合邊與支座形成的連接方式可解決因熱脹冷縮所產生的板塊應力，該優勢反映在可制作縱向超長尺寸的板塊而不因應力影響變形。同時本屋面系統完整齊全的附件供應可滿足各種建筑形式的要求。
　　⑵、安全的系統結構。本屋面系統用金屬板塊制成的屋面已通過其自身多年使用充分證明，是各種住宅、商用建筑及公用建筑理想的選擇。所有屋面優先考慮的是防風雨功能，本屋面系統毫無例外的完全解決了這個問題。正負風壓取值。參考我國建筑規范的建筑荷載取值，考慮建筑屋高度、體型、位置等因素，并考慮綜合風壓系數和荷載概率，同時參考德國建筑標準中對建筑屋面工程的取值；主要考慮最大不利荷載為建筑物轉角和邊緣部位的負風壓。
　　⑶、屋蓋變形。金屬建材在大溫差情況下的熱脹冷縮是不可避免的客觀規律，本屋面系統總結多年來的使用經驗，通過滑動式的T碼支座，將鋁板的熱脹冷縮平均分配同步漲縮，使巨大的溫度應力通過適當?shù)臐q縮得以舒緩，而不會將板塊擠壓變形或拉裂；保證整體系統在長達50年的使用過程中安全地工作。本屋面系統單塊板塊的長度可達120M，板塊與板塊之間無任何潛在漏水的搭接縫，充分保證完全的防水。排煙口、天窗、管線的出口可直接穿出，附件均可使用特殊工藝保證水密性。隱藏的本屋面系統支座，穩固的支承板塊結構，無須穿出屋面表層，風、霜、雨、雪、負風壓的荷載都被安全的吸收。本屋面系統有效的分解大溫差在屋面形成的應力，即使超長板塊也有足夠的脹縮空間，而不會將結構擠壓或張拉變形。
　　⑷、防火性能。本屋面系統板塊可抵抗火花及火焰，金屬屋面板塊達到A1級防火標準）
　　5、特殊結構。過道、攝影臺、太陽能收集系統、擋雪桿等都可安裝在本屋面系統板塊立邊上，無須鉚接，屋面表面不受破壞仍保持完整以保證永久性密封。重要的穿出物如煙囪、天窗等可在連接部位焊接，充分保證連接點密封和穩固。翻新項目同樣足以信賴。本屋面系統板塊具有高穩定性和低重量的特點，這使得其在翻新項目中機具優勢，舊建筑的荷載不會增加太多，而可以自由的設計運用。
　　6、本屋面系統安全的投資。本屋面系統數多年來大量的工程案例說明，抗腐蝕的烤漆金屬材料賦予建筑超卓的穩定性和免維護的優點。難以計數的本屋面系統產品不斷證明本屋面系統都在不斷增加建筑物的價值。
　　7、完整的系統。一個用于屋面與幕墻的良好系統，應該提供經濟性良好的設計與應用。本屋面系統提供完整的附件支座、檐口收口板、U型槽、各種收口板、管件夾口等，各種附件都可采用與板塊相同材質、顏色的材料。
　　8、防噪音。本屋面系統已大量使用于眾多建筑，事實上即使在暴風雨時，都很難聽到噪音。測試表明，瓦屋面與本屋面系統金屬屋面在同等條件下，內部噪音只相差2-3分貝，與實際的聽覺效果比較，3分貝是人耳分別不出的差異。
　　9、防雷特性。屋面體系與結構整體防雷體系緊密連接，充分解除雷電破壞、靜電積留的問題。本系統屋面的金屬板塊均為良好的建筑外維護系統材料，鋁鎂錳合金都是良好的導體。單一的整塊板塊不僅僅提供水密性，而且是良好的導體，即便在有搭接的部位仍不影響其雷電保護性能。實際施工方法是：在金屬屋面縱向、橫向每隔6-10米的屋面板下隱藏做一個接地，在接地點安裝角碼，一頭固定在檁條上，另一頭固定在T型碼支座上。固定在檁條上的接地可以連接其他單位施工的防雷系統。
　　適合的屋面板材料： 鋁鎂錳合金板、鍍鋁鋅鋼板板；
　　適合的屋面板材料厚度：0.6mm-1.0mm
　　屋面立邊高度：65mm
　　屋面立邊距：300-400mm
　　3）古典式扣蓋系統
　　(1) 整體結構性防排水功能。
　　(2) 無需化學嵌縫膠填縫，免除污染與老化問題。
　　(3) 自然循環通風構造，延長建筑使用壽命。
　　(4) 結構簡潔、輕巧、安全。
　　4）平鎖扣式系統
　　(1) 整體結構性防排水功能。
　　(2) 無需化學嵌縫膠，免除污染及老化問題。
　　(3) 自然循環通風構造，延長建筑使用壽命。
　　(4) 三維彎弧特異造型易加工。
　　(5) 結構簡潔、輕巧、安全，網格變化多樣。
　　(6) 施工安全、快速、精確、經濟
　　5）平面板條系統
　　是加工運用難度較大的薄板金屬板材系統，要求不銹鋼板、鈦金屬板等表面平滑，并雙重防水，故系統設有內集水槽。
　　主要用于加工難度大的板材。
　　6）壓型板系統
　　適用于簡易屋面構造，在薄板金屬屋面系統中，是最為經濟的系統，廣泛用于民用公共建筑及工業建筑的屋頂，如體育場、遮陽棚、展覽館、體育館、禮堂、工業廠房等建筑。
　　7）單元板塊式系統
　　(1) 利用空氣等壓腔原理防水，并設有內導水槽將少量積水排出。
　　(2) 無需化學嵌縫膠，免除污染與老化問題。
　　1.4 金屬屋面系統特點
　　金屬屋面系統是采用冷彎薄壁型鋼及壓形金屬屋面板配以保溫隔熱、吸音隔聲以及防水等材料，組裝成的圍護系統，且有以下特點：
　　1.金屬屋面具有自重輕，耐久性強及經濟性能高的特點。
　　2.金屬屋面具有優異的結構性能。
　　3.具備良好的防水性能。
　　4.外觀適應性強，能滿足不同種類建筑的外觀需求。
　　5.安裝便捷與快速，對於不同地區、環境及不同功能要求的建筑有較強的適應性。
　　6.具有優良的防火性能。
　　7.金屬屋面材料是一種理想的綠色環保建筑材料
