第七篇 滑輪篇
本篇介紹的是2017年度建筑門窗配套件推薦產品中與滑輪相關的內容：被推薦滑輪的產品名稱、規格、適用范圍、結構特點、性能特點、安裝要求、檢測結果等。
共包括1個廠家的1個滑輪。適用于推拉門窗。
其中產品的名稱、規格、適用范圍、結構特點、性能特點、安裝要求由該產品生產企業提供。所抽檢的產品，是企業申報、通過建筑門窗配套件委員會組織與生產企業不相關的人員，進行抽樣、封樣的產品，在背對背的情況下委托國家技術監督管理部門認可的、在行業中有影響的檢測單位進行檢測后，并對檢測結果出具了檢測報告。
1. 門用滑輪(產品型號：ML95)
生產廠家：廣東堅朗五金制品股份有限公司
1.1產品示意圖
圖1產品示意圖
1.2產品與型材的配合尺寸、安裝示意圖
圖2 產品外形尺寸圖
圖3 產品與型材配合圖
圖4 安裝開孔圖
1.3適用范圍
適用精裝推拉門窗型材。
1.4結構特點
產品基體采用優質鋅合金壓鑄而成，具有高強度、高承重的特點。輪子選用具有自潤滑特性的工程塑料，推拉順暢且有多種形狀軌道進行適配。內殼防翻裝設計，避免在安裝過程中誤操作。
1.5性能特點
滑輪承重125 Kg，輪體表面徑向跳動量小于等于0.3 mm;輪體軸向竄動量小于等于0.4 mm，啟閉力不大于40 N。反復啟閉100 000次后，在承受1.5倍的承載重量時，啟閉力不大于100 N。
1.6安裝要求
在扇型材上根據滑輪的固定孔位開好孔，將滑輪水平放入型材腔體，滑輪安裝位置注意避開角碼位置。選擇ST4.2十字沉頭自攻螺釘，將滑輪固定在型材上。安裝完畢后，請檢查滑輪運轉是否順暢。將窗扇放入框上，用內六角扳手調節滑輪，以滿足窗扇實際工程中的搭接需求。
1.7 委員會組織的實際檢測結果
滑輪運轉平穩性試驗：輪體外表面徑向跳動量為0.13mm，輪體軸向竄動量為0.22mm。啟閉力試驗：?jiǎn)㈤]力最大值為38N。反復啟閉試驗：按實際承載重量(125Kg)，反復啟閉100000次后，輪體能正常滾動;承受1.5倍承載重量時，啟閉力最大值為83N。耐溫性試驗：在50℃環境中，承受1.5倍承載重量后，啟閉力最大值為47N;在-20℃環境中，承受1.5倍承載重量后，輪體未破裂，啟閉力最大值為57N。

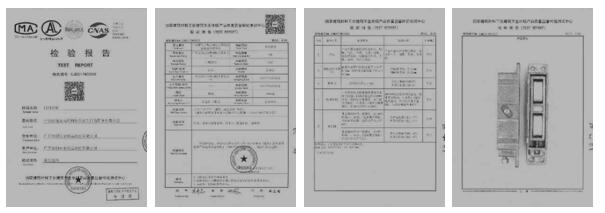

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
|
