二○一七年度建筑門窗配套件推薦產品——滑撐篇

第五篇 滑撐篇

　　本篇介紹的是2017年度建筑門窗配套件推薦產品中與滑撐相關的內容：被推薦滑撐的產品名稱、規格、適用范圍、結構特點、性能特點、安裝要求、檢測結果等。

　　共包括5個廠家的6個滑撐。適用于鋁合金及塑料平開窗、上懸窗及滿足其安裝尺寸、性能的所有窗戶。

　　其中產品的名稱、規格、適用范圍、結構特點、性能特點、安裝要求由該產品生產企業提供。所抽檢的產品，是企業申報、通過建筑門窗配套件委員會組織與生產企業不相關的人員，進行抽樣、封樣的產品，在背對背的情況下委托國家技術監督管理部門認可的、在行業中有影響的檢測單位進行檢測后，并對檢測結果出具了檢測報告。

　　1.外平開窗用滑撐(產品型號：23-EG-16〞SA)

　　生產廠家：廣東澳利堅建筑五金有限公司

　　1.1 產品示意圖

圖1 產品示意圖

　　1.2 產品外形圖、與型材配合安裝示意圖

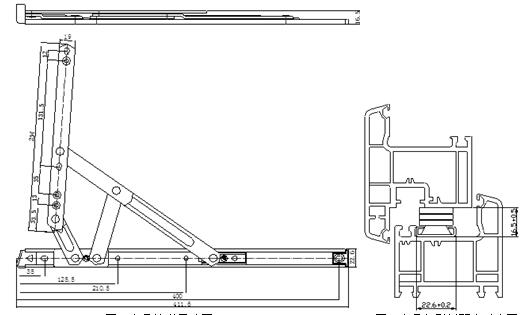

圖2產品外形尺寸圖 圖3產品與型材配合示意圖

　　1.3適用范圍

　　本產品適用于60系列PVC型材，用于平開窗：扇高≤1300mm，扇寬≤700mm，重量≤42kg。

　　1.4產品結構

　　托懸臂與滑軌、滑塊通過鉚釘連接成四連桿結構，當開啟窗扇時，安裝于窗扇的頂部托懸臂帶動連桿運動機構往開啟方向運動，滑塊會由遠離導向頂角的另一端向導朝向導向頂角的一端滑動，帶動窗扇在往開啟方向轉動的同時緊靠窗框的一端，使窗扇與窗框另一端的距離最大化，便于在發生火災或其他緊急事件時逃生。其中托懸臂、滑軌采用奧氏體不銹鋼制作，不僅強度高，而且耐腐蝕性強;工程塑料-不銹鋼鑲鑄滑塊，既能發輝工程塑料耐磨性好的特點，又通過不銹鋼鑲件提高滑塊的強度，使滑塊不易變形或斷裂，而且耐磨;采用鑲鑄滑塊與支撐墊片組成組合墊塊使用，不僅間隔了托懸臂與滑軌上折邊之間的接觸性摩擦，而且在承受托懸臂的壓力時支撐墊片整面緊貼在滑軌上折邊及鑲鑄滑塊的不銹鋼頂面上，大大提高了滑撐鉸鏈的沉重能力。

　　1.5產品性能

　　開啟與閉合靈活、噪音小、耐腐蝕性強，可反復啟閉3.5萬次。

　　1.6安裝要求

　　采用M5螺釘或φ5自攻螺釘固定滑撐，使滑撐的滑軌及頂部的托懸臂分別與窗框和窗扇的鋼襯連接，不得松動。安裝時滑撐應靠邊安裝，窗框和窗扇之間的空間為16+0.5mm。

　　1.7 委員會組織的實際檢測結果

　　測試產品規格：23-EG-16〞SA (承載重量：42kg)

　　力學性能測試結果：

　　啟閉力試驗：自定位力194N。啟閉力最大值為28 N。間隙試驗：窗角部扇、框間密封間隙變化值為0.07mm。剛性試驗：窗扇關閉受300N阻力試驗后，自定位力178N，啟閉力最大值為31N， 窗角部扇、框間密封間隙變化值0.11mm;窗扇開啟到最大位置受300N力試驗后，自定位力186N，啟閉力最大值為30N， 窗角部扇、框間密封間隙變化值為0.09mm;反復啟閉試驗：反復啟閉35000次后，啟閉力最大值為26N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。懸端吊重試驗：試驗后，滑撐所有部件未脫落。

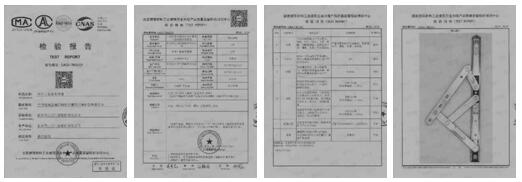

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　2.外平開窗用滑撐(產品型號：Z-PCH25-300)

　　生產廠家：新鄉市三力門窗配件有限公司

　　1.1 產品示意圖

圖1 產品示意圖

　　2.2 產品外形圖、與型材配合安裝示意圖

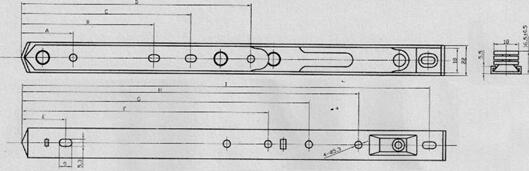

圖2產品外形尺寸圖

圖3產品與型材配合示意圖

　　2.3適用范圍

　　本產品適用于外平開窗。

　　2.4結構特點

　　托懸臂與滑軌均采用優質304不銹鋼制造，表面光滑美觀。滑塊為優質不銹鋼與工程塑料組合而成，保證了滑塊靈活滑動，并且使用壽命更長。

　　2.5性能特點

　　開啟與閉合靈活，噪音小，耐腐性強，摩擦力可調,可反復啟閉35000次。

　　2.6安裝要求

　　采用ST4.2或ST4.8不銹鋼自攻螺釘固定，使滑撐分別于窗扇與窗框(有鋼襯的要連接在鋼襯上)緊密相連，不得松動。所有螺孔都要擰上螺釘，并注意有沉孔的地方必須使用沉頭螺釘，其他地方使用盤頭螺釘，安裝時滑軌靠外邊安裝，包角頂緊窗框，同時留好框扇空間距離，使框扇間隙均勻。

　　產品技術參數：

　　1.7 委員會組織的實際檢測結果

　　測試產品規格：Z-PCH25-300 (承載重量：30kg)

　　力學性能測試結果：

　　啟閉力試驗：啟閉力最大值為12N。間隙試驗：窗角部扇、框間密封間隙變化值為0.14mm。剛性試驗：窗扇關閉受300N阻力試驗后，啟閉力最大值為11N， 窗角部扇、框間密封間隙變化值0.12mm;窗扇開啟到最大位置受300N力試驗后，啟閉力最大值為11N， 窗角部扇、框間密封間隙變化值為0.12mm;反復啟閉試驗：反復啟閉35000次后，啟閉力最大值為7N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。懸端吊重試驗：試驗后，滑撐所有部件未脫落。

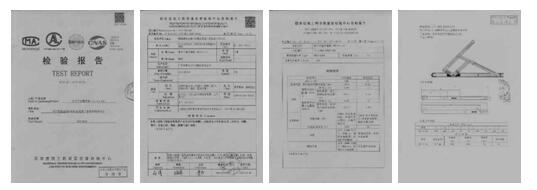

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　3.產品名稱：外開上懸窗用滑撐(產品型號：Z-SCH30-300)

　　生產廠家：新鄉市三力門窗配件有限公司

　　3.1 產品示意圖

圖1 產品示意圖

　　3.2 產品與型材的配合尺寸、安裝示意圖

圖2 產品外形尺寸示意圖

圖3 產品與型材配合圖

　　3.3適用范圍

　　本產品適用于外開上懸窗。

　　3.4結構特點

　　托懸臂與滑軌均采用優質304不銹鋼制造，表面光滑美觀。滑塊為優質不銹鋼與工程塑料組合而成，保證了滑塊靈活滑動，并且使用壽命更長。

　　3.5性能特點

　　開啟與閉合靈活，噪音小，耐腐性強，摩擦力可調,可反復啟閉50000次。

　　3.6安裝要求

　　采用ST4.2或ST4.8不銹鋼自攻螺釘固定，使滑撐分別于窗扇與窗框(有鋼襯的要連接在鋼襯上)緊密相連，不得松動。所有螺孔都要擰上螺釘，并注意有沉孔的地方必須使用沉頭螺釘，其他地方使用盤頭螺釘，安裝時滑軌靠外邊安裝，包角頂緊窗框，同時留好框扇空間距離，使框扇間隙均勻。

　　產品技術參數：

　　3.7 委員會組織的實際檢測結果

　　測試產品規格：Z-SCH30-300 (承載重量：30kg)

　　力學性能測試結果：

　　啟閉力試驗：啟閉力26 N。間隙試驗：窗角部扇、框間密封間隙變化值為0.05 mm。剛性試驗：窗扇關閉受300N阻力試驗后，啟閉力為26 N， 窗角部扇、框間密封間隙變化值0.07 mm;窗扇開啟到最大位置受300N力試驗后，啟閉力為27 N， 窗角部扇、框間密封間隙變化值為0.09 mm;有定位裝置的滑撐，開啟到定位裝置起作用的情況下，啟閉力為27 N，窗角部扇、框間密封間隙變化值為0.13 mm;反復啟閉試驗：反復啟閉35000次后，啟閉力為18 N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。

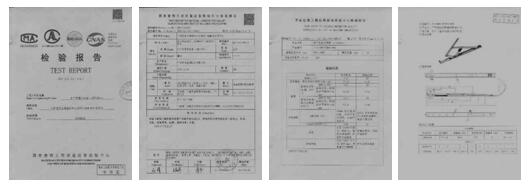

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　4.外平開窗用滑撐((產品型號：HK-HB14)

　　生產廠家：廣東田邊建筑五金制品有限公司

　　4.1 產品示意圖

圖1 產品示意圖

　　4.2 產品外形圖、與型材配合安裝示意圖

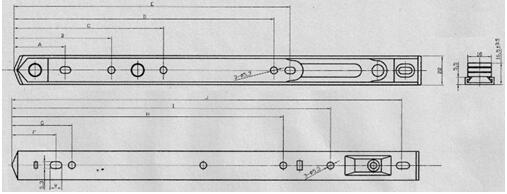

圖2產品外形尺寸圖

圖3產品與型材配合示意圖 圖4 產品安裝示意圖

　　4.3適用范圍

　　適用于鋁合金外平開窗。

　　4.4結構特點

　　本產品選用304不銹鋼制造。

　　4.5性能特點

　　該產品系列最高載重32KG，開啟與關閉靈活，耐腐蝕性強，反復啟閉5萬次仍然能正常使用。

　　4.6安裝使用說明

　　采用ST4.2不銹鋼自攻螺釘固定，在托臂和滑軌上所有的安裝孔都打上螺釘，并注意有沉孔的地方必須使用沉頭螺釘，其他地方使用盤頭螺釘，安裝時，滑撐應靠邊安裝，包角應貼緊窗框型材。同時留好框扇空間距離，使之均勻，并調整好滑撐的自定力。

　　產品技術參數：

　　4.7委員會組織的實際檢測結果

　　測試產品規格：HK-HB14 (承載重量：32kg)

　　力學性能測試結果：

　　啟閉力試驗：自定位力148N。啟閉力最大值為38N。間隙試驗：窗角部扇、框間密封間隙變化值為0.05mm。剛性試驗：窗扇關閉受300N阻力試驗后，自定位力125N，啟閉力最大值為38N， 窗角部扇、框間密封間隙變化值0.14mm;窗扇開啟到最大位置受300N力試驗后，自定位力131N，啟閉力最大值為38N， 窗角部扇、框間密封間隙變化值為0.09mm;反復啟閉試驗：反復啟閉35000次后，啟閉力最大值為31N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。懸端吊重試驗：試驗后，滑撐所有部件未脫落。

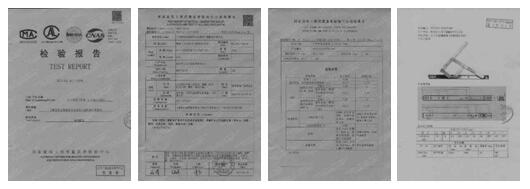

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　5.外平開窗用滑撐((產品型號：AJB22#14)

　　生產廠家：廣東雄進金屬制品有限公司

　　5.1 產品示意圖

圖1 產品示意圖

　　5.2 產品外形圖、與型材配合安裝示意圖

圖2產品外形尺寸圖

圖3產品與型材配合示意圖 圖4 產品安裝示意圖

　　5.3 適用范圍

　　適用于鋁合金外平開窗，適用夏熱冬冷地區。

　　5.4 結構特點

　　主體采用優質304不銹鋼制造，滑塊采用高強度進口POM材質與優質304不銹 鋼注塑制造而成。

　　5.5 性能特點

　　滑撐啟閉力小于40N，滑撐經過35000次嚴格反復啟閉試驗后啟閉力不大于80N，滑撐仍能正常使用。產品承托片采用擠圓邊工藝使滑撐承托片硬度加強。滑動托板采用進口POM材質，能保證滑撐在零下40°低溫天氣以及120°的惡劣環境下正常使用。

　　5.6 安裝使用說明

　　采用ST4.2長度合理的優質不銹鋼盤頭自攻螺絲，注意有沉孔的地方必須要使用沉頭螺絲。滑撐頂部三角頭應當貼緊窗框型材并預留計算窗框間隙位置，以免導致密封性能下降或其他問的出現。

　　產品技術參數：

　　5.7委員會組織的實際檢測結果

　　測試產品規格：AJB22#14 (承載重量：30kg)

　　力學性能測試結果：

　　啟閉力試驗：啟閉力最大值為28N。間隙試驗：窗角部扇、框間密封間隙變化值為0.32mm。剛性試驗：窗扇關閉受300N阻力試驗后，啟閉力最大值為28N， 窗角部扇、框間密封間隙變化值0.33mm;窗扇開啟到最大位置受300N力試驗后，啟閉力最大值為28N， 窗角部扇、框間密封間隙變化值為0.28mm;反復啟閉試驗：反復啟閉35000次后，啟閉力最大值為23N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。懸端吊重試驗：試驗后，滑撐所有部件未脫落。

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　6.外平開窗用滑撐(產品型號：HC510-14)

　　生產廠家：廣東堅朗五金制品股份有限公司

　　6.1 產品示意圖

圖1 產品示意圖

　　6.2 產品外形圖、與型材配合安裝示意圖

圖2產品外形尺寸圖

圖3產品與型材配合示意圖

　　6.3適用范圍

　　本產品適用于外平開窗。

　　6.4結構特點

　　①采用304優質不銹鋼材制造，表面光滑平整。②單支點結構，折片采用了抗扭曲特殊設計，提高產品的抗拉強度與承重性能。③滑軌采用專業成型機一次成型，滑撐各沖壓件采用全自動沖壓成型保證了制作精度和質量。④滑撐墊圈多樣化，可以滿足多種不同規格型材。⑤滑塊下底面采用獨特U型口設計，有效地避免了與螺釘發生碰撞，并且內嵌優質不銹鋼，外部使用高強度具有優良自潤滑性的工程塑料制造，有效保證了滑撐的強度和啟閉的順暢。

　　6.5性能特點

　　35 000次以上反復啟閉運動后，窗扇的啟閉力不大于80 N，滑撐所有零部件不松脫，仍能正常工作。

　　6.6安裝要求

　　采用ST4.2不銹鋼自攻螺釘固定，在托臂和滑軌上所有的安裝孔上打上螺釘，并注意有沉孔的地方必須使用沉頭螺釘，其他地方使用盤頭螺釘，保證滑撐安裝牢固的可靠性。安裝時滑槽應盡量靠近室外側，包角應緊貼窗框型材，同時留好框扇空間距離，使框扇間隙均勻，并調整好滑撐的自定位力。

　　產品技術參數：

　　6.7委員會組織的實際檢測結果

　　測試產品規格：HC510-14 (承載重量：34kg)

　　力學性能測試結果：

　　啟閉力試驗：啟閉力最大值為17N。間隙試驗：窗角部扇、框間密封間隙變化值為0.30mm。剛性試驗：窗扇關閉受300N阻力試驗后，啟閉力最大值為17N， 窗角部扇、框間密封間隙變化值0.30mm;窗扇開啟到最大位置受300N力試驗后，啟閉力最大值為16N， 窗角部扇、框間密封間隙變化值為0.30mm;反復啟閉試驗：反復啟閉35000次后，啟閉力最大值為12N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。懸端吊重試驗：試驗后，滑撐所有部件未脫落。

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
