二○一七年度建筑門窗配套件推薦產品——內平開下懸五金系統篇

第一篇 內平開下懸五金系統篇

　　本篇介紹的是2017年度建筑門窗配套件推薦產品中與內平開下懸五金系統相關的內容：被推薦內平開下懸五金系統的產品名稱、規格、適用范圍、結構特點、性能特點、安裝要求、檢測結果等。

　　共包括2個廠家的2套內平開下懸五金系統。適用于內平開下懸鋁合金窗、鋁木復合窗及滿足其安裝尺寸、性能的所有門窗。

　　其中產品的名稱、規格、適用范圍、結構特點、性能特點、安裝調整要求由該產品生產企業提供。所抽檢的產品，是企業申報、通過建筑門窗配套件委員會組織與生產企業不相關的人員，進行抽樣、封樣的產品，在背對背的情況下委托國家技術監督管理部門認可的、在行業中有影響的檢測單位進行檢測后，并對檢測結果出具了檢測報告。

　　1.鋁合金窗用內平開下懸五金系統(產品型號：NPX200)

　　生產廠家：浙江興三星五金有限公司

　　1.1系統布置安裝示意圖

圖1 系統布置圖

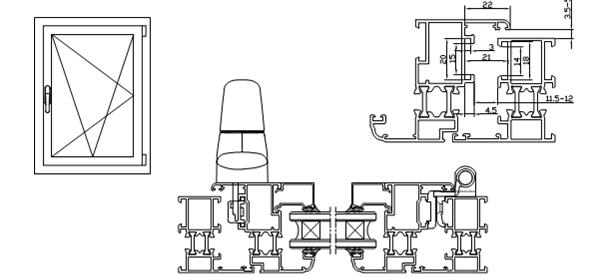

　　1.2 產品與型材配合尺寸、安裝示意圖

圖2 型材配合示意圖

　　1.3系統配置表

　　1.4 適用范圍

　　本產品適用于歐標20槽口鋁合金內開窗。

　　1.5 結構特點

　　執手表面為純聚脂型粉末涂料，鋅合金表面電泳處理，上下經久耐用。系統所配防誤操作器使用范圍廣，系統整體性能穩定可靠，鎖點偏心可調，上合頁系統(帶拉桿)可調結構，有效防止窗扇掉角。最顯著的是上、下合頁系統安裝采用斜頂式錐端內六角螺釘，且不破壞型材膠條從而達到高效節能，保證窗扇與五金件的完美結合。

　　1.6 性能特點

　　產品安裝方便，所有五金件除執手開孔外，其它部件無需開孔，可直接裝入歐標槽中。上、下合頁系統均采用高強度鋅合金和304不銹鋼鉚接，強度牢固。

　　1.7 安裝要求

　　(1)根據窗扇尺寸開合適長度的鋁桿。

　　(2)先將上合頁系統(帶拉桿)和鋁桿推入型材槽內，然后將翻轉支撐-鋁桿-主傳動桿-鋁桿-轉角器按照次序依次推入型材槽內，并且保證轉角器和上合頁系統拉桿所連接的鋁桿正確連接，將上合頁拉桿調整至恰當位置后，鎖緊轉角器和上拉桿扇固定座的緊定螺釘。

　　(3)將執手處在平開位置狀態下安裝到窗扇上，并且保證與轉換器處于連接狀態，擰緊執手所配的螺釘。

　　(4)將鎖扣、防誤器、防脫器、下合頁系統框、扇安裝到型材應位置后擰緊。

　　(5)將窗扇裝到窗框上，將上合頁系統框緊定到框型材上。

　　(6)將風撐，鎖座和助升塊安裝到型材上。

　　(7)窗上、下方向可通過調節下合頁扇的內六角螺釘實現。若窗出現下垂或掉角現象可通過調整上拉桿滑槽內的內六角螺釘。

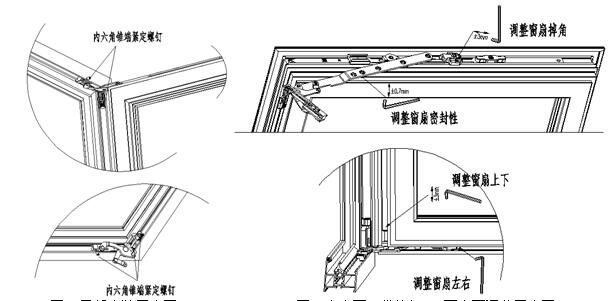

圖3局部安裝示意圖          圖4上合頁(帶拉桿)、下合頁調節示意圖

　　1.8 委員會組織的實際檢測結果

　　測試樣品：承重量60kg，鎖點數量3個，窗扇外圍尺寸：1300mm(寬)×1200mm(高)。

　　力學性能測試結果：

　　上部合頁承受靜態荷載1650N，下部合頁承受靜態荷載3400N，試件未斷裂。啟閉力：平開狀態下開啟力12N，下懸狀態下開啟力118N;反復啟閉1.5萬個循環后，樣品未損壞，仍保持操作功能正常,執手的轉動力54N，框、扇間距變化值0.50mm，窗扇在平開位置關閉時，推入框內的最大作用力13 N;90°平開啟閉性能試驗10000個循環后，樣品未損壞，保持操作功能正常，窗扇在平開位置推入框內的最大作用力為13N;鎖點、鎖座承受1800N力后無損壞;懸端吊重性能測試后，窗扇未脫落，合頁仍連在邊梃上;開啟撞擊性能測試后，窗扇未脫落，合頁仍連在邊梃上。

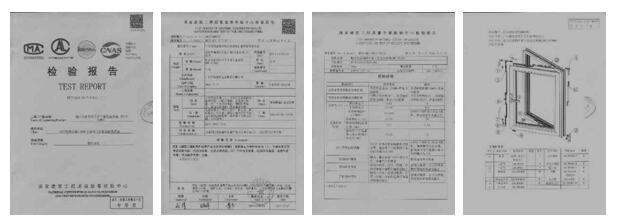

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　2.鋁合金窗內平開下懸五金系統(產品型號：HK-NK400)

　　生產廠家：廣東田邊建筑五金制品有限公司

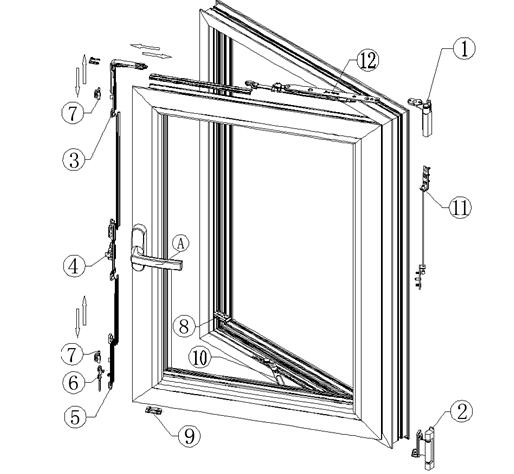

　　2.1系統布置安裝示意圖

圖1產品示意圖

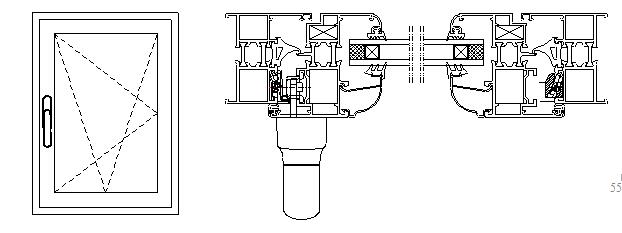

　　2.2產品與型材的配合尺寸、安裝示意圖

圖2 型材配合示意圖

　　2.3系統配置表

　　2.4 適用范圍

　　本產品適用于歐標C槽的鋁合金內平開下懸窗。

　　2.5 結構特點

　　本系列采用多點鎖緊，鎖點采用偏心設計，使窗戶可根據需要調節鎖緊程度，使窗戶的氣密性、水密性達到最佳的效果。系統的上拉桿和下合頁均具有調節功能，通過適量調節使窗戶達到最理想的使用狀態。本系統采用保險防誤操作功能，使客戶在使用過程中不會出現錯誤操作而造成窗戶損壞情況

　　本系統結構簡單，安裝方便，無需分左右。所有五金配件(除把手需開孔外)其余配件無需開孔，可直接插入歐標槽中，只需使用2.5mm、4mm內六角扳手和6mm的十字型螺絲刀即可安裝，窗戶下懸時可得到適量的空氣，又可以節省空間及具有防盜功能。窗戶內平開時，可以得到大量的新鮮空氣和便于窗戶的清潔。

　　2.6 性能特點：

　　本系統最大承重80kg。

　　2.7 安裝使用說明

　　(1)配件安裝前首先在開啟扇型材上加工把手安裝孔及把手撥叉運動槽，并加工好歐槽鋁桿及安裝孔(Φ6mm其中心距離型材邊緣9mm)。

　　(2)按順序?qū)⑴浼�組合推入槽內。

　　(3)將把手轉動90°置于開平位置，撥叉插在中傳動桿上，將螺絲鎖緊。再將防誤操作盒放在中傳動桿上，跟把手撥叉配合恰當。

　　(4)將提升塊置入槽內適當位置。

　　(5)將上合頁，下合頁框邊，扇邊分別安裝在窗框和窗扇上，用螺絲緊固。

　　(6)分別將下懸支撐塊和頂絲鎖塊安裝在窗框的適當位置。

　　(7)窗框與窗扇槽口平面之間的距離應保證在11.5～12mm。

　　2.8 調整和潤滑

　　(1)合頁安裝簡單，可以調節高低，水平方向(±3mm)如圖4;

　　(2)斜拉桿可以調節窗扇頂部左右水平(±3mm)如圖6;

　　(3)鎖點為偏心設計，可調節窗的鎖緊度(±1﹒5mm)如圖7;

　　(4)潤滑：轉角器需加46#機油潤滑。

圖5窗扇調節示意圖

圖7內六角鎖釘調節示意圖      圖6斜拉桿調節示意圖

　　2.9 委員會組織的實際檢測結果

　　測試樣品：承重量80kg，鎖點數量2個，窗扇外圍尺寸：1300mm(寬)×1200mm(高)。

　　力學性能測試結果：

　　上部合頁承受靜態荷載2200N，下部合頁承受靜態荷載4550N，試件未斷裂。啟閉力：平開狀態下開啟力8N，下懸狀態下開啟力124N;反復啟閉1.5萬個循環后，樣品未損壞，仍保持操作功能正常,執手的轉動力58N，框、扇間距變化值0.54mm，窗扇在平開位置關閉時，推入框內的最大作用力12 N;90°平開啟閉性能試驗10000個循環后，樣品未損壞，保持操作功能正常，窗扇在平開位置推入框內的最大作用力為10N;鎖點、鎖座承受1800N力后無損壞;懸端吊重性能測試后，窗扇未脫落，合頁仍連在邊梃上;開啟撞擊性能測試后，窗扇未脫落，合頁仍連在邊梃上。

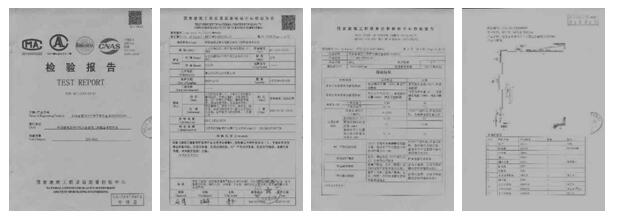

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
