引言
BIM,即建筑信息模型(Building Information Modeling)，是以建筑工程項目的各項相關信息數據作為模型的基礎，進行建筑模型的建立，通過數字信息仿真模擬建筑物所具有的真實信息。它具有可視化，協調性，模擬性，優化性和可出圖性五大特點。
BIM技術的核心是信息的存儲，共享及應用。BIM能夠在綜合數字環境中保持信息不斷更新并可提供訪問，使建筑師、工程師、各專業分包以及業主可以清楚全面地了解項目。BIM使建筑、結構、給排水、空調、電氣、景觀、室內裝修、幕墻等多個專業基于同一模型進行工作，從而使實現真正意義上的三維集成設計，完善了整個建筑行業從上游到下游的各個企業間的溝通和交流環節，優化了建筑設計，節約了時間和成本，實現了項目全生命周期的信息化管理。
對于幕墻行業而言，BIM的應用將帶來巨大的意義，使得設計乃至整個工程的質量和效率顯著提高。BIM將直接促使幕墻行業各領域的變革和發展，它將使幕墻行業的思維模式及習慣方法產生深刻變化，使幕墻設計、建造和運營的過程產生新的組織方式和新的行業規則。
1、BIM平臺選擇
BIM的軟件很多，一般情況下可進行如下的選擇：民用建筑選用Autodesk公司的Revit系列;工廠設計和基礎設施選用Bentley公司的Bentley Architecture系列;單專業建筑事務所選擇Graphisoft公司的ArchiCAD、Revit、Bentley;項目完全異形、預算比較充裕的可以選擇Gehry Technologies公司的Digital Project或CATIA。
然而BIM并不是某一款軟件，而是一種工作方式，一種思維方式。在具體項目中，在不同階段要采用不同的BIM 軟件，從而有助于優化設計與施工。
2、BIM在異形幕墻上的成熟應用
2.1異形幕墻
異形幕墻顧名思義即特殊形狀的幕墻，主要是建筑表面整體的形態呈曲面而在空間顯示為特殊的立面效果。近年來，隨著技術的發展，異形幕墻日益增加。異形幕墻以其極強的藝術表現力，使得建筑風格發生了顛覆性的變化。令人炫目驚嘆之余，異形幕墻也給幕墻設計施工帶來了一系列問題，傳統的二維圖紙已經沒有辦法清晰表述設計意圖，這正促使幕墻單位采取更加有效的手段進行設計，施工與管控，由此，BIM應運而生。BIM為幕墻行業領域帶來了第二次革命，從二維圖紙到三維設計和建造的革命。同時，對于整個幕墻行業來說，BIM也是一次真正的信息革命。
2.2 BIM在異形幕墻上應用的案例
最初,BIM只是應用于一些大規模標志性的異形幕墻項目當中，除了堪稱BIM經典之作的上海中心大廈項目外，上海世博會的一些場館也應用了BIM。之后，銀河SOHO、武漢漢街萬達廣場、成都大魔方售樓處…這一系列項目中BIM的成功實踐應用，無一不表示著BIM在異形幕墻上的應用已經成熟。
以下展示了某商業項目中，對于屋面橢圓采光頂(如圖一)，利用犀牛，借助插件Grasshopper，在不影響外飾效果的情況下，進行參數化設計，優化表皮，將曲面的玻璃擬合成為平面玻璃，優化前玻璃規格214種，優化后94種，大大減少了不同規格玻璃數量，給設計施工帶來了極大便利。
3.BIM在傳統幕墻上的應用
實踐證明，BIM在異形幕墻中取得了輝煌的成果。那么，對于幕墻設計施工而言，在傳統幕墻中，應用BIM,是否能夠提高設計效率，提高工程質量?為此，我司在2014年上海外灘某項目上應用了BIM技術，進行了傳統幕墻應用初步探索。并在此經驗的基礎上，在2015年的另一商業辦公項目中更加深入探索BIM的實踐應用。
3.1 2014年上海外灘某項目的BIM實踐
該項目主要包括單元式玻璃幕墻系統、單元式石材幕墻系統、框架式玻璃幕墻系統、框架式石材幕墻系統、其余為防火幕墻、玻璃欄桿、鋁合金（詞條“鋁合金”由行業大百科提供）百葉、玻璃百葉、鋁合金門（詞條“鋁合金門”由行業大百科提供）、鋁單板等。為辦公綜合樓，分多個建筑單體組成。
根據對比幾種BIM軟件的優劣點，并結合項目的特點，設計人員決定采用Revit進行三維建模。Revit功能強大，界面直觀，協同設計，對于幕墻設計而言，多人同時進行建模，極大的提高建模速度。
3.1.1三維可視化

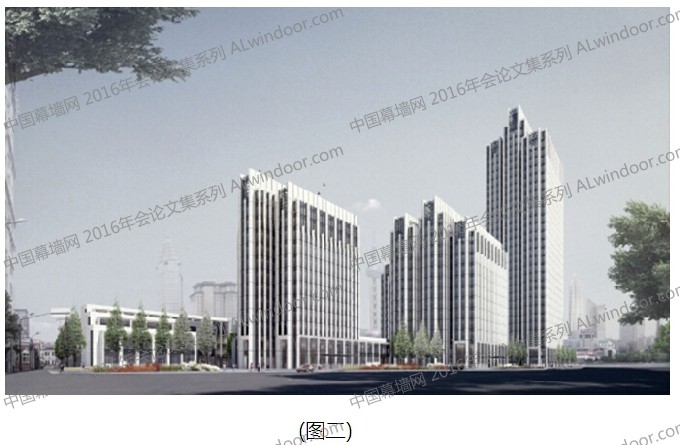

在BIM建筑信息模型中，由于整個模型是三維可視化的，所以，可視化的結果不僅可以用來效果圖的展示(如圖二)，更重要的是，項目設計、建造、運營過程中的溝通、討論、決策都在可視化的狀態下進行，極大的方便了業主建筑師建筑效果的選擇，極大的減少設計變更，減少時間與人力的浪費。
3.1.2 協調性
建筑信息模型是BIM應用的基礎，有效的模型共享與交換能夠?qū)崿F(xiàn)BIM應用價值的最大化。對于建筑而言，幕墻只是其中一部分，幕墻設計施工不免會和其他專業有工作交界口。由于Revit的本身協同設計，可以讓幕墻和其他專業進行同時設計，設計階段就能發現交接碰撞問題，生成碰撞報告(如圖三)，而且還可以將Revit導入到Navisworks ，進行碰撞校審。不僅支持硬碰撞(物理意義上的碰撞)還可以做軟碰撞校審(時間上的碰撞校審、間隙碰撞校審、空間碰撞校審等)，也可以定義復雜的碰撞規則，提高碰撞校審的準確性，這樣既避免了施工階段的資源的浪費，同時提高了設計質量和施工速度。由此可見，BIM的提前預警和協同共享的是其價值所在。
3.1.3工程量的準確統計

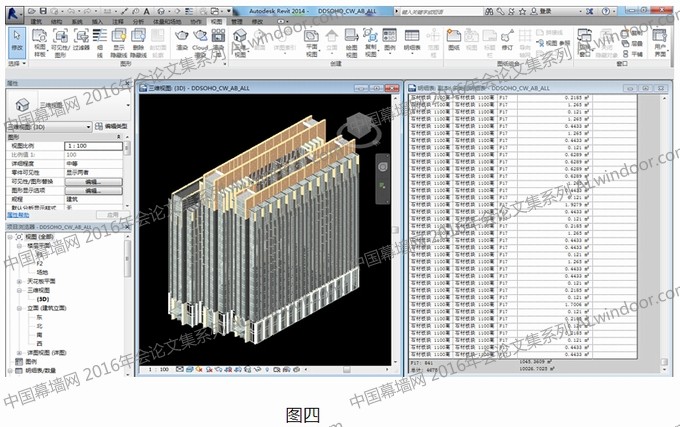

工程量統計，由于統計方法，對圖紙理解程度，設計變更、施工變更等各方面的原因，一直都是老大難的問題。在Revit模型中，所有的圖紙、平面視圖、三維視圖和明細表都是建立在同一個建筑信息模型的數據庫中，它可以收集到建立在建筑信息模型中的所有數據。因?yàn)樗睦L圖方式是基于BIM技術的三維模型，模型和明細表之間有著緊密的關聯性，所以一方修改，另一方會自動修改，節省了大量的人力和時間，并且保證了明細表中工程量統計的準確性。如圖四中的明細表，當模型中信息改變，明細表中統計數據也會改變。
3.1.4 精確的成本控制
利用BIM進行成本管控，具有極大的意義。BIM技術將成本與設計完美耦合進行成本精確測算，提供了目標成本確定時的限額設計和方案比選優化，并在建造過程中實現動態成本的監控，方便了項目的成本控制和合理材料采購，避免了資源的浪費。
3.1.5 施工階段的下料
在施工下料階段，利用Revit的明細表，可以方便快速的生成的石材、玻璃、鋁型材鋼材（詞條“鋼材”由行業大百科提供）下料單，如圖五的石材下料，極大的提高了下料的準確性，提高了工作效率，實現了的人力、時間和資源的合理配置。
3.1.6與等其他軟件協作
Revit可以導入3DMAX,在方案設計階段得到更高品質的渲染效果圖;Revit可以導入Navisworks，與此同時，Navisworks還可以導入目前項目上應用的進度軟件(p3、Project等)的進度計劃，和模型直接關聯，通過3D模型和動畫能力直觀演示出幕墻施工的步驟。
3.2 2015年另一商業辦公項目的BIM實踐
該項目主要是單元幕墻，分多個單體建筑（詞條“單體建筑”由行業大百科提供），造型相對簡單。兩名設計人員利用Revit的幕墻嵌板，建立單元組，3天的時間建立了樣板模型，如圖六。
3.2.1 設計階段二維設計出圖
由于傳統的工作模式還沒有完全改變，很多時候還是需要二維圖紙的表達。同時，在設計階段，由于業主想法不定，進行了多次變更，Revit以其強大的聯動功能，平、立、剖面、明細表雙向關聯，一處修改，處處更新，自動避免低級錯誤;Revit設計會節省成本，節省設計變更，加快工程周期。
由于我司與相關BIM研發機構進行合作，在Revit中開發了屬于我司的制圖標準，極大的方便了我司的二維設計圖紙的設計。利用樣板的模型，并結合Revit中的注釋功能，可以生成樣板的平面圖、立面圖、大樣圖，同時，利用剖面圖，還可以生成深化節點圖(如圖七)。
3.2.2施工階段的深入應用
到了施工下料階段，利用模型，可以生成單元組裝圖(如圖八)。由于模型建立的比較精確，在誤差合理范圍內，可以生成型材加工圖，同時利用Revit自身的明細表，可以生成下料單，極大的減輕了設計人員在下料階段的工作量。而且，由于樣板的三維建模，對工廠加工，現場施工管理也帶來了極大的便利。
結語
由于硬件等的限制，BIM工具針對于幕墻領域的專業設計功能還不夠完善、本地化程度不夠，以及BIM技術服務商的技術支持能力參差不齊等多方面的原因限制了BIM的廣泛應用，但是隨著技術的發展，應用的實踐推動，BIM技術將在幕墻方案投標、施工設計、成本管理、材料采購、施工管理等方面得以進一步推廣。
BIM不僅是一類軟件，更是一種新的思維方式。幕墻行業的發展趨勢是信息化程度更高、更加透明化，未來的設計趨勢將由二維走向三維，達到一個新的階段。相信隨著我國幕墻行業的日趨成熟以及人們對建筑美學的更高追求，BIM軟件在異形幕墻上的應用更加廣泛，在傳統幕墻上的應用將更加成熟，而BIM在幕墻行業將成為主流，前途不可限量。
參考文獻
[1]任璆，戈宏飛.三維建模Rhinoceros軟件在幕墻設計中的應用[J].機電工程技術.2010.(07)
[2]陳繼良，張東升.BIM相關技術在上海中心大廈的應用
[3]梁家燁.BIM技術在復雜幕墻工程施工階段的應用
[4]王斌.復雜幕墻系統的BIM實踐
