中空玻璃變形現(xiàn)象的分析

　　中空玻璃產(chǎn)生變形有6個(gè)方面:(1)不同玻璃面的反射,造成不同的影像。(2)臥式加工產(chǎn)生的。(3)玻璃表面的變形。(4)大氣壓力變化引起的變形。(5)溫度變化引起的變形。(6)設(shè)計(jì)的原因。

　　3 玻璃表面的變形
　　玻璃在進(jìn)行鋼化加工過(guò)程中,由于加熱和冷卻的原因,從而使鋼化玻璃出現(xiàn)一定的變形,一般不會(huì)超過(guò)3%標(biāo)準(zhǔn)的要求。如果彎曲度超過(guò)3%《鋼化玻璃》標(biāo)準(zhǔn)的要求,則鋼化玻璃為不合格產(chǎn)品。

　　4 大氣壓力的變化引起的變形

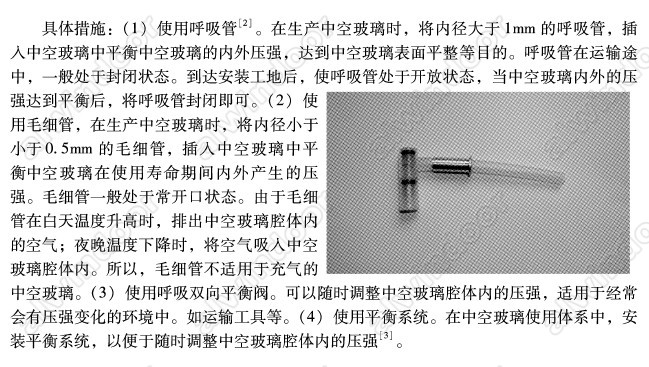

　　由于生產(chǎn)地和中空玻璃的使用地海拔高度的不同,大氣壓力也不會(huì)相同,從而出現(xiàn)中空玻璃向外凸出的現(xiàn)象。國(guó)外有詳細(xì)的規(guī)定,中空玻璃產(chǎn)地和使用地的海拔高度差超過(guò)500米,就必須對(duì)中空玻璃采取措施,以減輕中空玻璃外凸的現(xiàn)象和引起玻璃破損的發(fā)生。

　　5 溫度變化引起的變形
　　中空玻璃腔體內(nèi)的氣體,在每天的溫度變化時(shí),每天都會(huì)出現(xiàn)不同的變化現(xiàn)象。尤其明顯的是會(huì)出現(xiàn)中空玻璃中間空氣層變化大約0.1mm。

　　6 設(shè)計(jì)原因
　　設(shè)計(jì)師在進(jìn)行中空玻璃產(chǎn)品配置設(shè)計(jì)時(shí),一般會(huì)對(duì)中空玻璃的撓度進(jìn)行計(jì)算。只要不超過(guò)允許設(shè)計(jì)的撓度值即可。可是撓度對(duì)中空玻璃的影響并沒(méi)有考慮在內(nèi)。(1)中空玻璃在使用時(shí),風(fēng)壓和溫度差的變化,會(huì)讓中空玻璃的2片玻璃吸附到一起,造成中空玻璃內(nèi)表面(2或3面)的膜層因?yàn)椴ＡУ南嗷ヅ鲎?而產(chǎn)生脫膜現(xiàn)象或玻璃破損的發(fā)生。(2)由于中空玻璃在比較大的撓度變化時(shí),玻璃向內(nèi)或向外撓曲時(shí),對(duì)丁基膠和密封膠產(chǎn)生疲勞應(yīng)力或超出拉伸模量許用范圍。造成中空玻璃的密封失效。影響到中空玻璃的使用壽命。(3)美觀現(xiàn)象。如果玻璃強(qiáng)度滿足技術(shù)要求,玻璃變形的美學(xué)顯得并不重要。但是在實(shí)際應(yīng)用和客戶的滿意度,必須考慮玻璃的美觀問(wèn)題。所以,從建筑物的外觀效果和客戶觀點(diǎn)出發(fā),對(duì)玻璃的撓度變形狀況,必須在設(shè)計(jì)時(shí)予以考量。而不是等出現(xiàn)撓度變形時(shí), 由玻璃供應(yīng)商來(lái)承擔(dān)責(zé)任。

　　采用《建筑玻璃應(yīng)用技術(shù)規(guī)程》JCTJ113-2009計(jì)算后,可見玻璃的撓度值變化情況。玻璃就會(huì)呈現(xiàn)出哈哈鏡的效果了。

　　7 結(jié)論
　　(1)玻璃的厚度,平整度以及2片玻璃的平行度是造成中空玻璃光學(xué)變形和疊影現(xiàn)象的主要原因。

　　(2)必須承認(rèn)觀測(cè)條件的重要性和建筑玻璃光學(xué)變形的客觀性。使圖象扭曲現(xiàn)象真正被理解。從幾何學(xué)的角度看,圖像變形無(wú)處不在。在實(shí)際建筑中,由于不可能具有真正意義上的理想平面,因此也不可能有真正的反射圖像。

　　(3)合理的玻璃幕墻設(shè)計(jì),嚴(yán)格控制玻璃熱處理過(guò)程中的平整度,采用厚度大一些不易產(chǎn)生撓曲的玻璃,使用帶有呼吸管等附件的中空玻璃,降低鍍膜玻璃的反射率等措施,是改善建筑中空玻璃變形和疊影現(xiàn)象的有效措施。

　　參考文獻(xiàn)
　　[1] 《中空玻璃》GB11944-2002
　　[2] 王鐵華.編譯,《建筑玻璃實(shí)用手冊(cè)》,清華大學(xué)出版社,2004
　　[3] 時(shí)維來(lái).上海燦琦建材有限公司提供照片。

　　[4] 劉軍 德國(guó)泰諾豐保泰有限公司提供照片。

此文由 中國(guó)幕墻網(wǎng) www.shanhuiwang.cn 收集整理,未經(jīng)許可不得轉(zhuǎn)載!
我要評(píng)論 (已有*人參與評(píng)論)
上一篇：試驗(yàn)濕度對(duì)氟碳漆膜耐硝酸性的影響 下一篇：中外建筑門窗幕墻熱工性能計(jì)算軟件介紹及計(jì)算對(duì)比	【回到頂部】
