摘要：采用
聚氨酯接枝
環(huán)氧樹脂，獲得高柔
韌性環(huán)氧
樹脂，利用該環(huán)氧樹脂配以中高溫
固化劑：
改性二聚酸、雙氰胺等，可以制成單組分貯存穩(wěn)定的
彈性環(huán)氧膠。
關(guān)鍵詞：聚氨酯環(huán)氧樹脂、彈性環(huán)氧膠
環(huán)氧樹脂是一種性能優(yōu)越、應(yīng)用廣泛的
熱固性樹脂，它成型后具有
粘接強(qiáng)度高、
收縮率低、
絕緣性好、耐蝕性好、
機(jī)械強(qiáng)度高等優(yōu)點(diǎn)。但作為環(huán)氧樹脂典型代表的雙酚A縮水甘油醚
固化產(chǎn)物是具有較高交聯(lián)
密度三向網(wǎng)絡(luò)結(jié)構(gòu)體，主鏈的運(yùn)動(dòng)非常困難，因此它的
沖擊強(qiáng)度很低、基本上無彈性、
脆性較大。
高性能彈性環(huán)氧膠的制備要從兩個(gè)方面著手：一是提高環(huán)氧樹脂的柔性，在環(huán)氧樹脂中插入柔性鏈段，如聚氨酯、聚丁二烯
橡膠、
丁腈橡膠等，二是采用低官能團(tuán)的固化劑，如含仲氨基的固化劑、二聚酸等。
本文主要探討采用聚氨酯環(huán)氧樹脂和二聚酸來制備彈性
環(huán)氧樹脂膠。
二聚酸主要由線性的非極性碳鏈構(gòu)成，分子兩端為羧基，并含有少量的三或多官能團(tuán)羧基。二聚酸作為環(huán)氧樹脂的固化劑可改善環(huán)氧樹脂對低極性材料的
粘接，并可粘接油面材料。
實(shí)驗(yàn)部分：
一：主要原料：
聚氨酯環(huán)氧樹脂（ SL-102C-4） 供應(yīng)商 ：京山北化
復(fù)合材料廠
二聚酸 （單酸≤2%） 供應(yīng)商：無錫恒輝化學(xué)有限公司
2-乙基-4-
甲基咪唑 供應(yīng)商：四國化成
雙氰胺 供應(yīng)商：寧夏大榮化工冶金有限公司
二
氧化硅 供應(yīng)商：湖州硅微粉廠
二：工藝路線
由于二聚酸為低極性化合物，常溫下和環(huán)氧樹脂不相容，因此必須采用特殊方法進(jìn)行改性，增加它和環(huán)氧樹脂的
相容性。
將改性后的二聚酸和環(huán)氧樹脂、超細(xì)雙氰胺、2-乙基-4-甲基咪唑、
填料等通過
捏合機(jī)在30-60℃混合后
冷卻到常溫，制備成環(huán)氧膠。

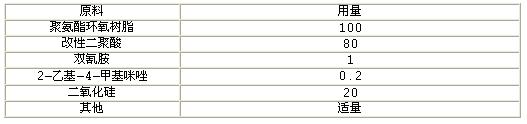

三：原料配比
五：結(jié)果與討論
由試驗(yàn)結(jié)果可知，由于聚氨酯環(huán)氧樹脂中含有大量的柔性聚氨酯鏈段，改善了環(huán)氧樹脂的彈性，二聚酸作為固化劑降低了固化物的交聯(lián)密度，少量的雙氰胺使得環(huán)氧膠形成一定的網(wǎng)狀結(jié)構(gòu)，有助于提高環(huán)氧膠的
耐熱性和耐蝕性。該彈性膠和
聚硫橡膠、端羧基丁腈橡膠、聚醚胺等改性的環(huán)氧膠相比，具有彈性效果明顯、無異味、固化速度適中、價(jià)格低等優(yōu)點(diǎn)，且對
PVC、ABS、EVA等低極性材料有良好的粘接性，具有廣泛的用途。
與【】相關(guān)熱點(diǎn)資訊:
【了解更多 “” 相關(guān)信息請?jiān)L問
膠專區(qū) 】
